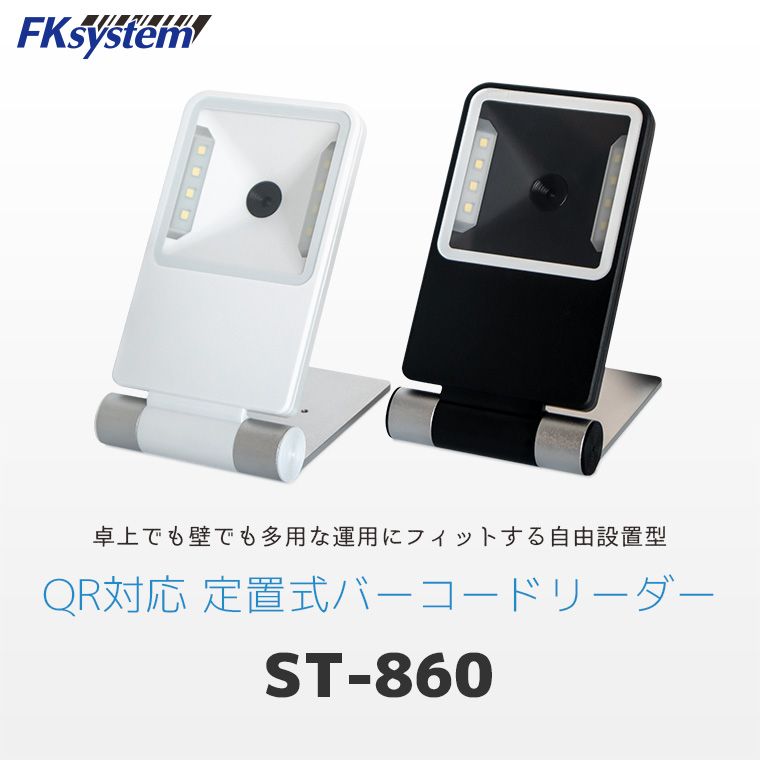

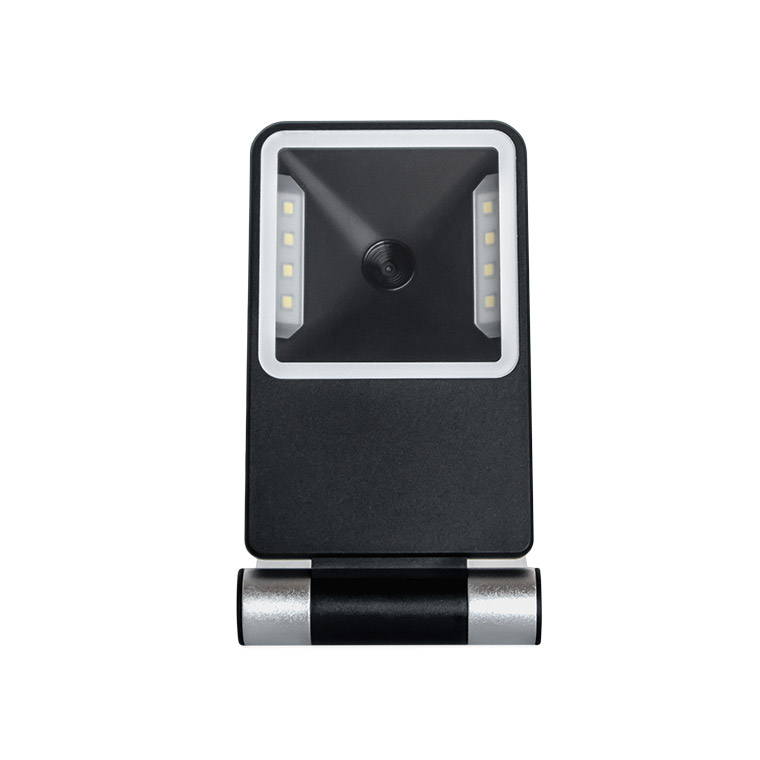

ST-860シリーズは、ネジ固定が可能な安定設置型の2次元バーコードリーダー。明るく・均一に照らせるフラットな照射光の白色LED搭載。広い視野角に対応する安定した読取り性能で、店舗・工場・医療現場などに最適。

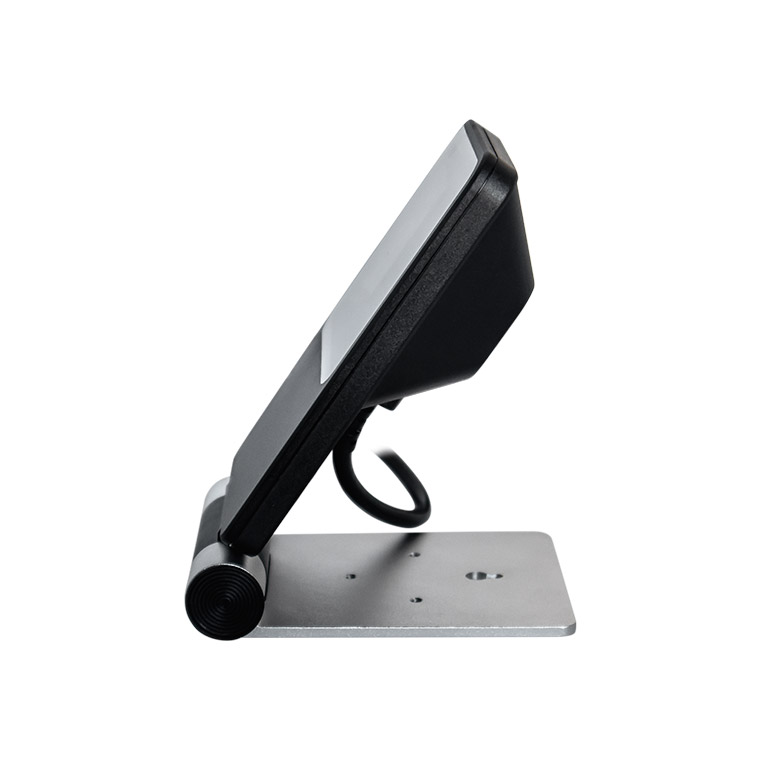

ST-860シリーズは、2次元コードに対応した定置式バーコードリーダーです。読み取り性能・設置性・省電力性をバランス良く備え、卓上設置はもちろん、付属プレートによる壁面固定や機器への組み込みにも柔軟に対応。角度調整が可能なヒンジ構造により、現場のレイアウトに応じた最適な読取ポジションが確保できます。
CMOSセンサーと白色LED照明を搭載し、スマートフォンやタブレット画面に表示されたコードの読み取りにも対応。Roll 360°、Pitch/Yaw ±60°の広い許容角度により、コードの向きに厳しく合わせる必要がなく、オペレーターの負担を軽減します。
また、PCS値20%以上に対応しており、印刷のかすれやコントラストの低いバーコードも安定して読み取り可能。読み取り速度は1.2m/秒で、手動操作にも十分なスピードを備えています。USB Type-Aに加え、Type-CおよびRS-232Cモデルも用意しており、各種システム環境への組み込みにも対応。省電力設計で、スタンバイ時でも電流値を抑え、連続運用に適しています。
医療・小売・物流・受付など、様々な業務シーンにおいて、安定性と柔軟性を兼ね備えています。

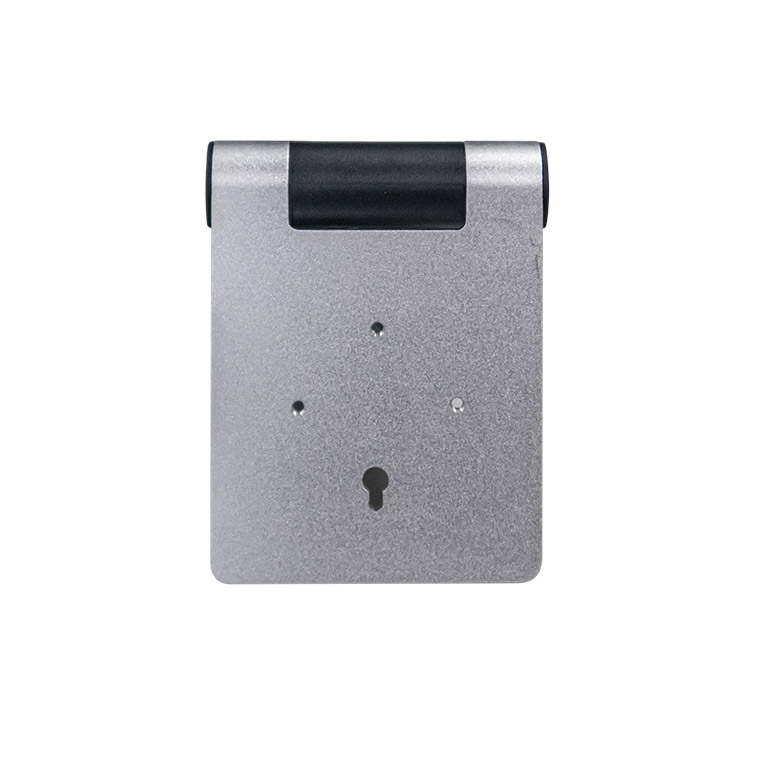

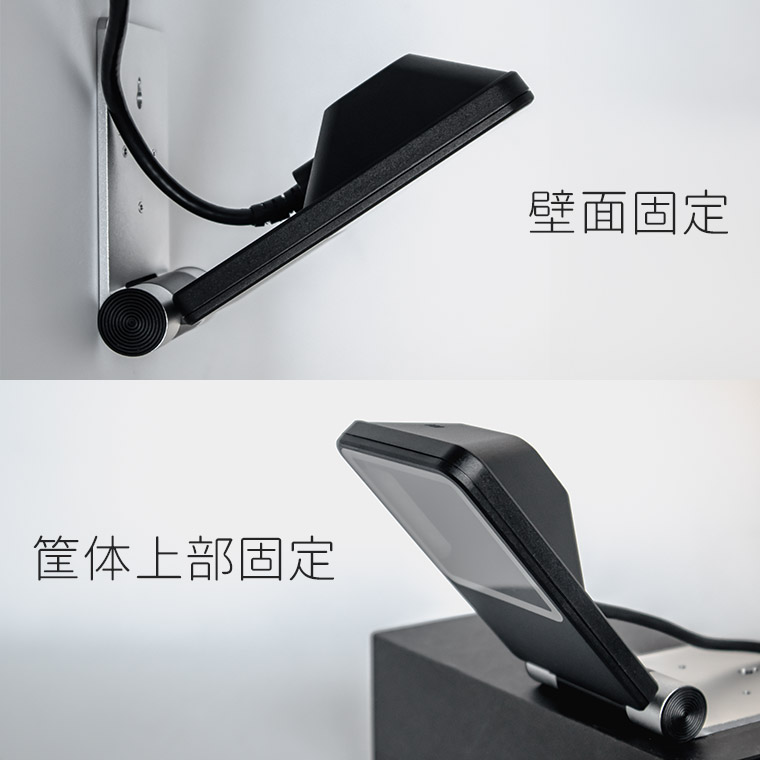

角度調整可能な底面プレートには固定用スロット穴を装備。

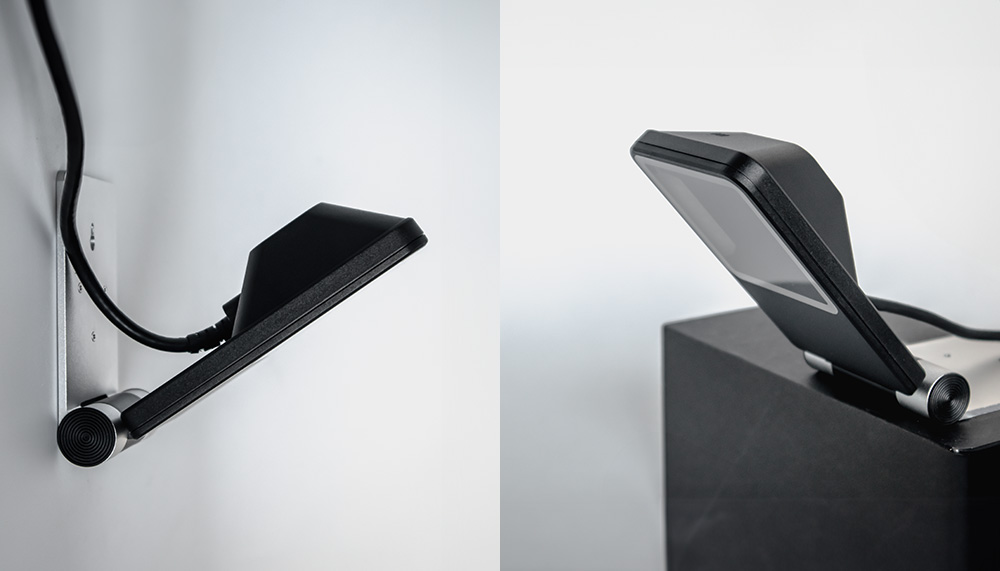

壁面や筐体上部の端など、不安定になりがちな場所でもしっかり固定が出来ます。使用環境に応じた設置が可能なので、運用の幅が広がります。
一次元・二次元コード両対応で、1Dは最小4mil、2Dは7.5milの分解能に対応。小型ラベルや印字の細いバーコードも、安定して読み取ります。医療の分野で用いられているGS1識別コードにも対応しています。

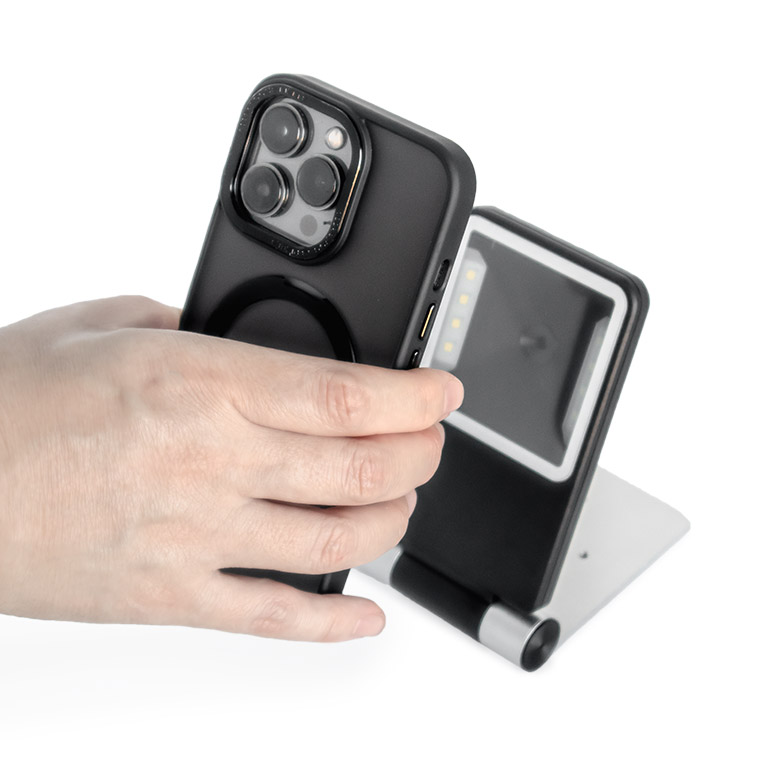

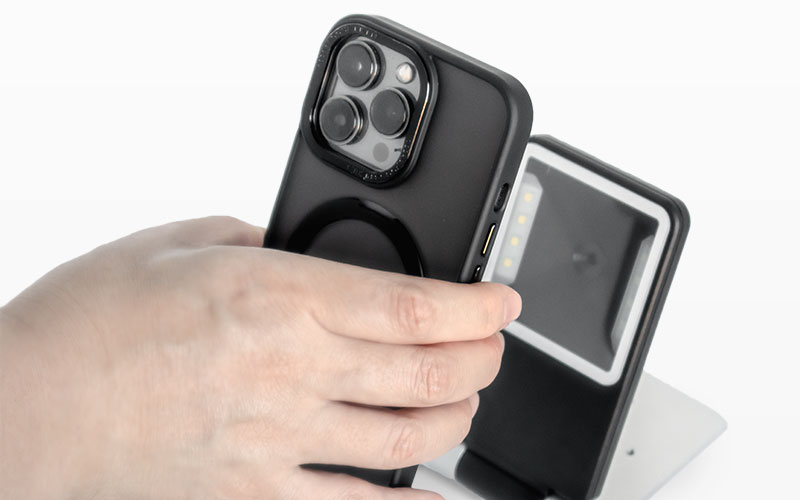

白色LED搭載でスマートフォン画面など液晶への対応力が高く、スマート決済運用にも活用できます。
白色LEDは目にも優しく、対面業務にも適しています。
USB Type-A／Type-Cに加え、RS-232Cシリアル接続にも対応。
接続インターフェイスのバリエーションが豊富で、使用するシステムや機器に合わせて柔軟に導入できます。
白色LED搭載ながら、読み取り時280mA／待機時210mAの省電力設計。
常時通電が求められる業務用途でも、安定した運用と電力効率を両立します。
水平360°、上下左右±60°のワイドな読取角度で、コードを斜めにかざしてもスムーズに認識。
読み取り姿勢の自由度が高く、作業効率を損ないません。
PCS値20%以上に対応し、かすれや薄い印字にも強い設計。
印字が薄いラベルや複写紙など、コントラストの低いバーコードもしっかり読み取ります。
| メーカー | エフケイシステム FKsystem | |
|---|---|---|
| USB TypeA モデル | ||
|---|---|---|
| 製品型番 | ST-860U(W) | ST-860U(B) |
| JANコード | 4580298765769 | 4580298765752 |

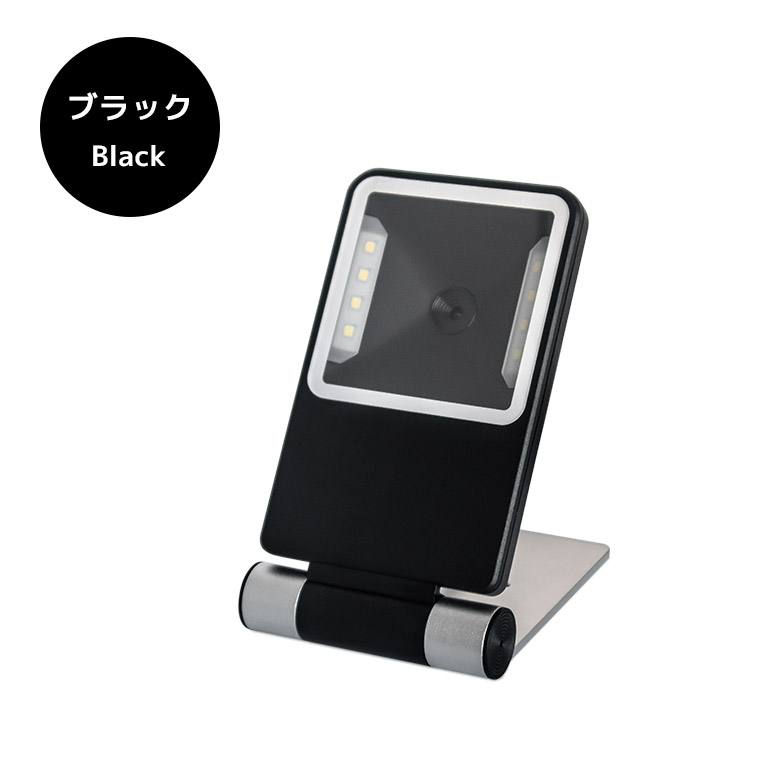

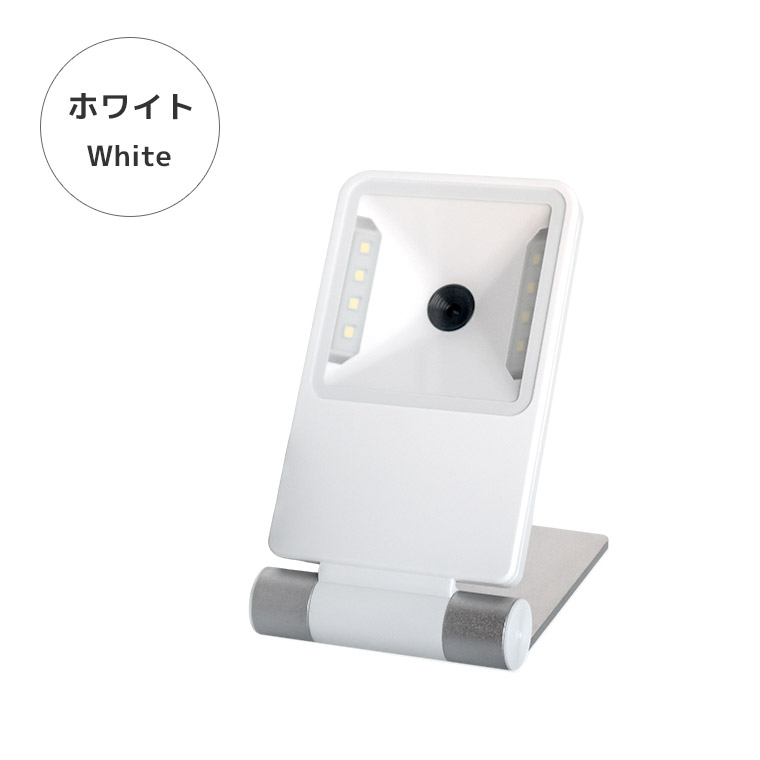

| 本体カラー | ホワイト | ブラック |
| インターフェース | 有線：USB Type-A | |
| 対応プロファイル | USB-HID / USB-COM USB-COMドライバーは標準で対応（対応OS：Windows10以上） | |
| 電源供給 | 接続先より供給 | |
| USB TypeC モデル | ||
| 製品型番 | ST-860UC(W) | ST-860UC(B) |
| JANコード | 4580298765745 | 4580298765738 |
| 本体カラー | ホワイト | ブラック |
| インターフェース | 有線：USB Type-C | |
| 対応プロファイル | USB-HID / USB-COM USB-COMドライバーは標準で対応（対応OS：Windows10以上） | |
| 電源供給 | 接続先より供給 | |
| RS-232C モデル | ||
| 製品型番 | ST-860R(W) | ST-860R(B) |
| JANコード | 4580298765721 | 4580298765714 |
| 本体カラー | ホワイト | ブラック |
| インターフェース | 有線：RS232C D-Sub9ピン（メス） | |
| 対応プロファイル | シリアル | |

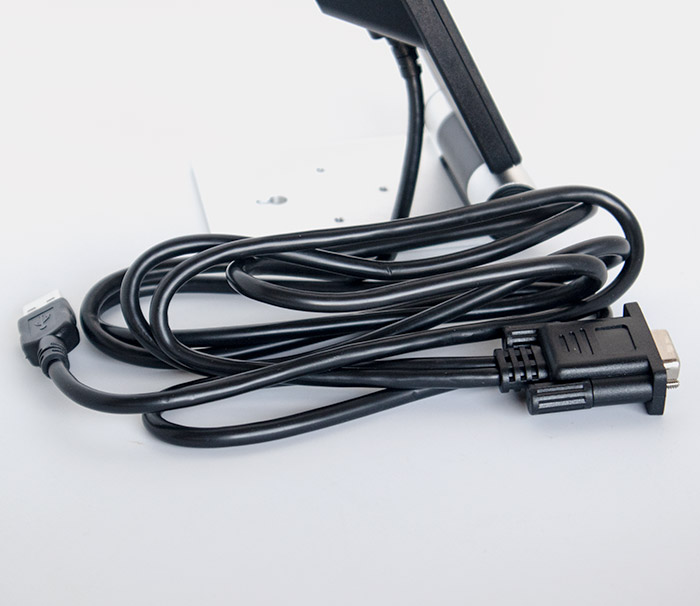

| 電源供給 | 付属ケーブルのUSB端子より供給 （※） | |
| 共通仕様 | ||
| 光源 | 白色LED | |
| センサー | CMOS 640 x 480 | |
| 動作許容速度 | 1.2m/秒 | |
| 分解能 | 1D：4mil / 2D：7.5mil | |
| PCS値 | 20%以上 | |
| 耐外乱光 | 0～100,000 Lux | |
| 視野角 | 水平50°、垂直38° | |
| 傾き許容範囲 | Roll:360°、Pitch:±60°、Yaw:±60° | |
| 対応読取コード | 【1D】 Code128、GS1-128、EAN-13、EAN-8、Code39、UPC-A、UPC-E、Codabar、GS1 Databar、Interleaved 2 of 5 【2D】 QR Code、Micro QR、Data Matrix、PDF417、MicroPDF417 | |
| 入力電源 | DC5V±5% | |
| 消費電力 | 読取り時：280mA スタンバイ時：210mA | |
| 動作温度 | -20℃ ～ +40℃ | |
| 保管温度 | -30℃ ～ +70℃ | |
| 湿度 | 5%～95% (結露しないこと) | |
| 衝撃耐性 | 1.5m から自然落下で正常動作 | |
| EMC規格 | RoHS | |
| 重量 | 約254g | |
| 付属ケーブル長さ | 約1.5m ストレートケーブル | |

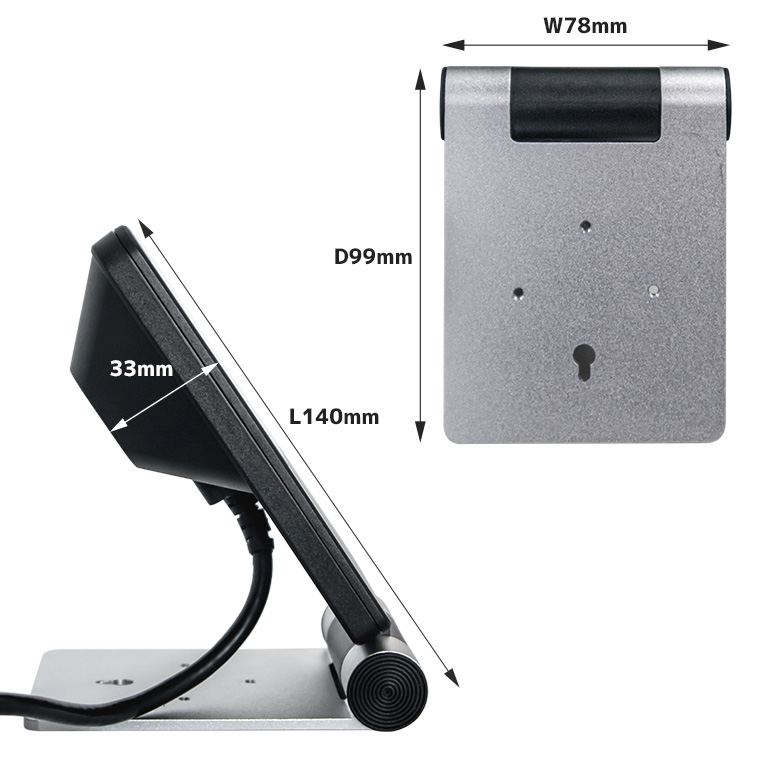

| 本体寸法 | 140(L) x 78(W) x 99(D)mm | |
| ２バイト文字対応 | 【USBモデル】 USB-HID：内部変換機能により対応 USB-COM：外部キーボードシミュレーターにより対応 【RS232Cモデル】 外部キーボードシミュレーターにより対応 | |
| 付属品 | 本体, 簡易マニュアル, ゴムパーツ | |
| DB9 Female | ||
|---|---|---|
| Pin No. | Function | |
| 2 | TXD | |
| 3 | RXD | |
| 5 | GND | |
| 9 | ＋5V（VCC_2） | |
