L-22XS オプトエレクトロニクス QR対応 バーコードリーダー | OPTICON

製品の主な機能

  • USB接続対応のアイコン
  • QR対応のアイコン
  • GS1コード対応のアイコン
  • OCRフォント対応のアイコン
  • ESD保護のアイコン
  • バイブレーション機能搭載のアイコン
  • 抗菌仕様のアイコン
  • 液晶読み取り対応のアイコン
  • メーカー5年保証のアイコン
QR対応・高速読み取りで現場の作業効率を向上

120fpsセンサによる高速読み取りと、旧機種から置き換えやすい互換性を備えたQR対応バーコードリーダー。タッチ読みを中心とした業務で扱いやすく、液晶・OCR・DPMにも対応し、幅広い現場で活用できます。

  • 120fpsの高速読み取り
  • かざし読みしやすい高応答
  • 旧機種から置き換えやすい
  • GS1 Digital Link対応
  • 液晶画面の読み取り対応
  • OCR・DPMに対応
  • 1.8m耐落下設計
  • IP42相当の防塵防滴
  • 静音運用に便利なサイレントモード

製品概要

L-22XSは、120fps CMOSセンサと新開発エンジンを搭載したQR対応バーコードリーダーです。タッチ読みを中心とした手元業務に適し、素早い手の動きやかざし読みでも安定して読み取れるため、店舗業務や物流現場での作業効率向上に役立ちます。

また、旧機種からの置き換えやすさに配慮した設計により、既存運用を大きく変えずに導入しやすいのも特長です。QRコード・一般バーコードだけでなく、GS1 Digital Link、液晶画面表示コード、OCR（文字認識）、DPM（直接部品マーキング）にも対応し、小売、物流、製造、医療など幅広い現場で活用できます。

日々の過酷な現場環境にも耐える堅牢さと、静音設計により、快適な作業環境をサポートします。

主な特徴

120fpsセンサによる高速読み取り

L-22XSの高速読み取りイメージ。動きのある商品ラベルを読み取る様子

120fps CMOSセンサを搭載し、素早い動きや手ブレがある場面でもスムーズな読み取りをサポートします。
レジ業務やピッキング作業など、多くの読み取り作業をテンポよく処理したい現場に適しています。

素早い動きにも対応する高速・高精度な読み取り

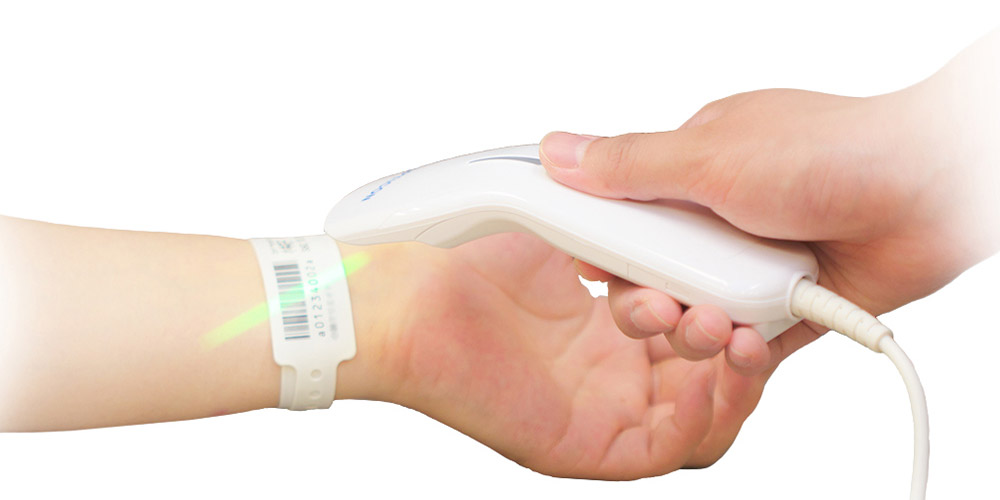

L-22XSでリストバンドのバーコードを読み取る使用イメージ

読み取り速度の向上により、狙いを定めて止めなくても読み取りやすく、かざすような感覚で使いやすい設計です。
繰り返し作業の負担軽減にもつながります。

旧機種から置き換えやすい設計

従来機との互換性に配慮しており、既存環境からのリプレイスを進めやすいモデルです。
設定や運用を大きく変えずに更新しやすく、保守運用の見直し負担を抑えます。

長期運用を見据えた調達のしやすさ

長期供給を意識した部品選定に加え、メーカー5年保証を備えており、長期運用を前提とした導入に適しています。
継続調達や保守計画を見据えながら、安定した運用体制を構築しやすいモデルです。

液晶画面のコードも読み取り可能

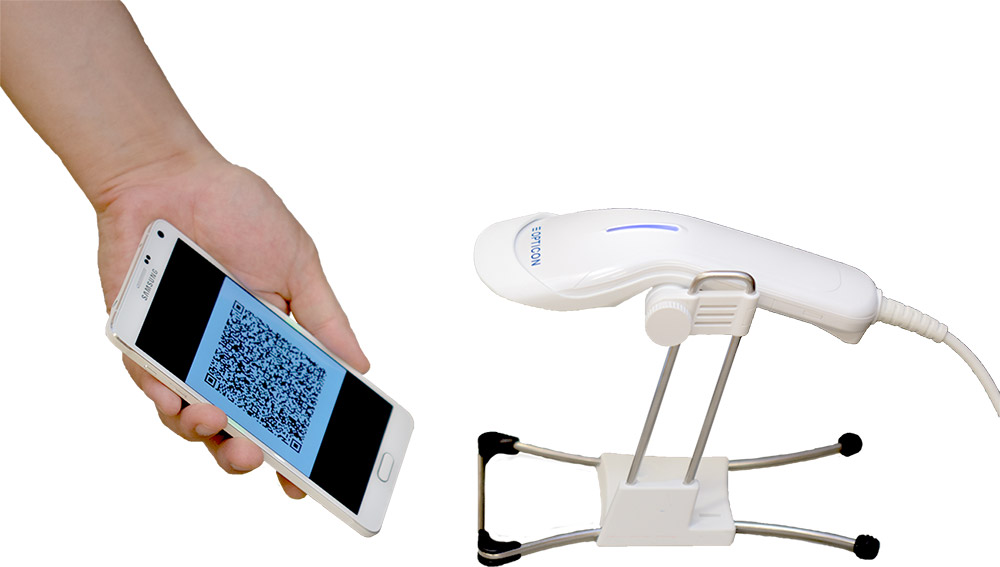

バーコードリーダー「L-22XS」でスマートフォン画面に表示したQRコードを読み取る使用イメージ

スマートフォンやタブレットに表示されたバーコード・QRコードの読み取りに対応します。
電子クーポンや会員証表示など、画面提示を使う運用にも活用できます。

OCR対応で用途が広がる

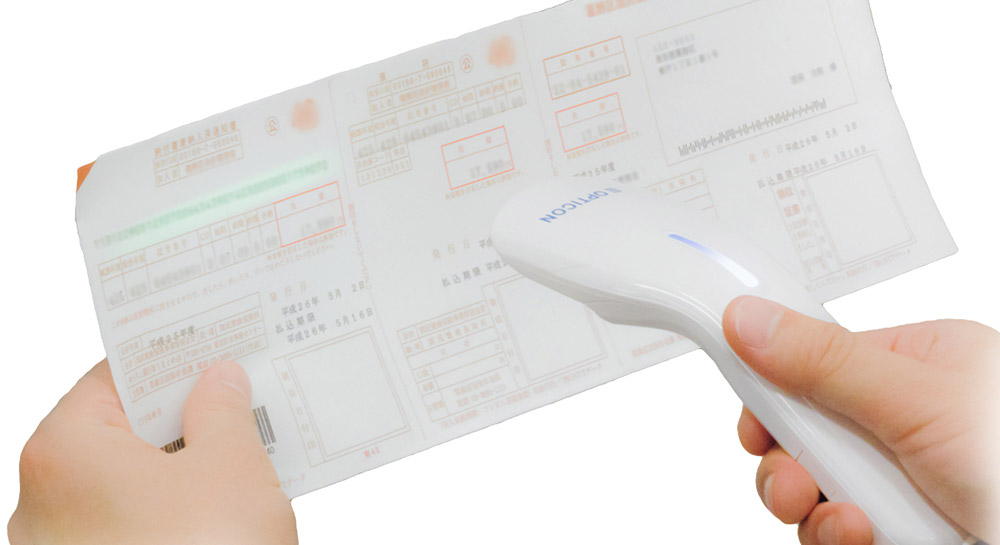

バーコードリーダー「L-22XS」で伝票のOCRを読み取る使用イメージ

バーコードだけでなく、文字情報を対象としたOCR読み取りにも対応します。
本人確認や帳票運用など、コード以外の情報確認が必要な場面でも活用の幅が広がります。

GS1 Digital Linkに対応

流通や期限管理などで活用が広がる GS1 Digital Link QR に対応しています。
新しい運用方式に対応したい現場でも取り入れやすく、将来の運用拡張にもつながります。

DPM読み取りに対応

金属部品などに直接印字されたコードの読み取りに対応し、部品管理や工程管理にも活用できます。
一般的な店舗用途だけでなく、製造現場でのトレーサビリティ運用にも適しています。

静電気に配慮した業務用設計

IEC 61000-4-2参照のESD試験データを備え、静電気の影響を受けやすい現場での運用にも配慮した設計です。
さらに1.8m耐落下、IP42相当の防塵防滴性能も備えており、店舗、物流、製造など幅広い業務環境で安定した使用を支えます。

医療・福祉現場での静音運用

静かな環境で使いやすいサイレントモードとバイブレーション機能を備えています。サイレントモード有効時は、トリガキー長押しでブザーとバイブレーションを切り替えられるため、現場の状況に応じてすばやく変更できます。
病棟や受付、夜間作業に適しています。

抗菌仕様で衛生面にも配慮

JIS Z 2801 相当の抗菌仕様により、多くの人が触れる環境でも衛生面に配慮した運用がしやすくなっています。
医療・福祉施設や共有利用の多い現場にも適した設計です。

活用例・導入事例

使用例（活用シーン）

USB接続でPCやPOS端末と組み合わせて使用でき、用途に応じてさまざまなコード運用に対応します。レジ・検品など、スキャン頻度の高い店舗・倉庫業務、多様なコード読み取りが必要な製造・医療現場などにおすすめです。

店舗レジでの商品読み取り

紙のバーコードからQRコードまで幅広く対応し、スムーズな会計業務を支援します。忙しい時間帯でも素早く処理しやすくなります。

電子クーポンや会員証の読み取り

スマートフォン画面に表示されたコードを読み取れるため、クーポン提示や会員証運用にも活用できます。店頭サービスの拡張時にも適しています。

受付業務での本人確認補助

OCR対応を活かし、本人確認書類や管理番号の確認を伴う運用で活用できます。受付や案内業務の補助機器としても使いやすいモデルです。

倉庫での入出庫管理

荷物や棚のコード確認を効率よく行え、在庫管理や入出庫記録の精度向上に貢献します。繰り返し作業の多い現場でも使いやすくなっています。

製造現場での部品管理

DPM対応により、部品や製造工程に紐づくコード管理にも活用できます。静電気の影響を受けやすい現場での運用にも配慮された設計で、工程管理やトレーサビリティ強化を進めたい製造現場に適しています。

物流現場でのピッキング作業

素早くコードを読み取れるため、入出荷やピッキング作業での読み取り負担を軽減します。1.8m耐落下の堅牢設計で、移動や取り回しの多い物流現場でも安心して使えます。

医療・福祉現場での静音運用

バイブレーションやサイレントモードにより、音を出しにくい環境でも読み取り確認がしやすくなります。病棟や福祉施設でも導入しやすい仕様です。

既存設備の更新用スキャナーとして

旧機種との互換性を考慮した設計により、現行システムや運用フローを維持したまま機器の入れ替えができます。設備の保守・更新タイミングでの選定候補としてもスムーズに検討いただけます。

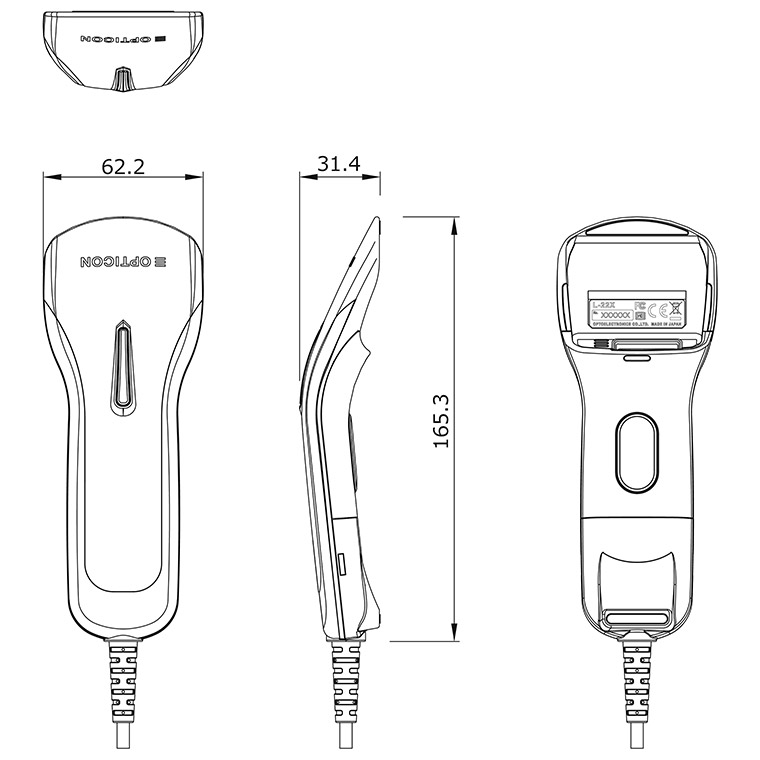

  • オプトエレクトロニクスのバーコードリーダー L-22XS のサイズ図解
    L-22XS のサイズ図解

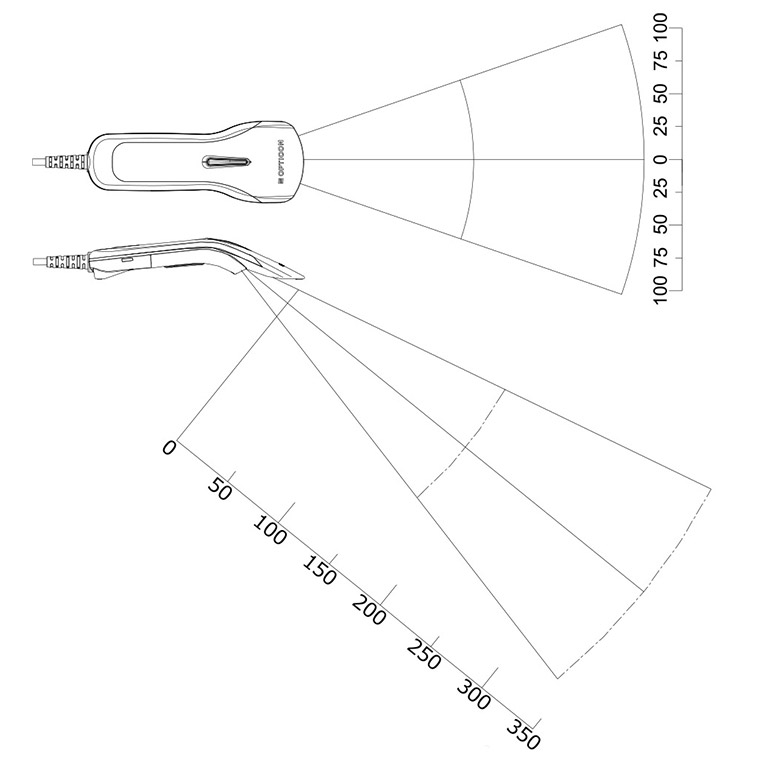

  • オプトエレクトロニクスのバーコードリーダー L-22XS の読取りエリア図解
    読取りエリア

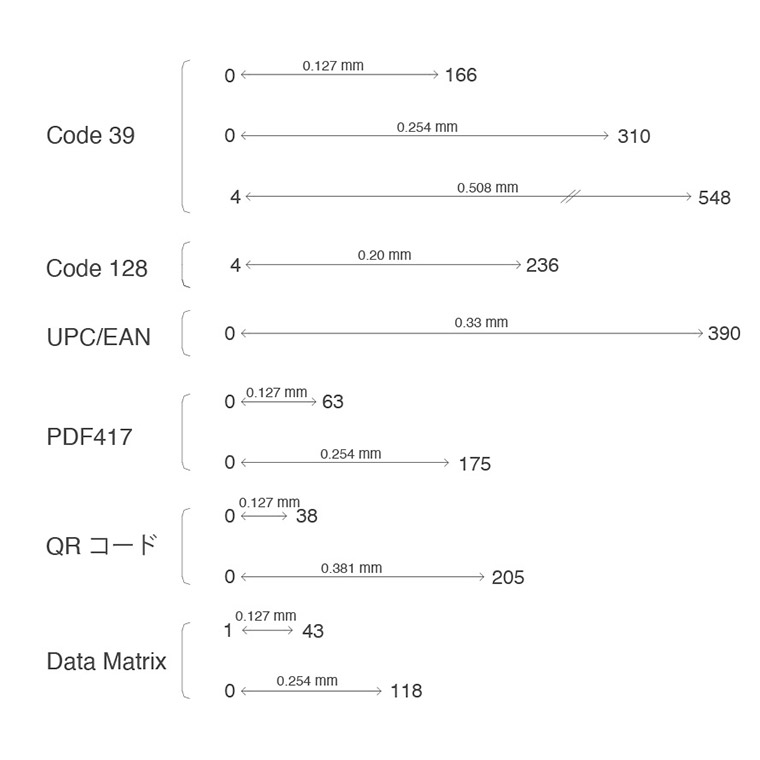

  • オプトエレクトロニクスのバーコードリーダー L-22XS の読み取り深度図解
    読み取り深度
メーカーオプトエレクトロニクス OPTICON

詳細仕様

製品型番
L-22XS-V-WHT-USB
インターフェイス
USB-HID（出荷時設定）
USB-COM（設定により変更可能）
RS-232C（ケーブル交換、設定により変更可能）
コネクタ
USB : USB-A プラグ
RS-232C（オプション） : D-sub 9pin メス
入力電源電圧
4.5 ～ 5.5V
ケーブル
2.0 m ストレート標準（脱着式接続済み）
読み取り方式
CMOS エリアセンサ（最大120fps）
読み取り光源
電球色LED
エイミング
シングルライン緑色LED
読み取り確認
上部シングルバー3 色LED 表示、 ブザー、バイブレーション
画像出力
Windows Bitmap、JPEG
読み取りシンボル
【1次元コード】
JAN-13/8、EAN-13/8、EAN-13 Add-on、EAN-8 Add-on、UPC-A/E、UPC-A Add-on、UPC-E Add-on、Code 39、Code 128、NW-7 (Codabar)、Industrial 2 of 5、Interleaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、PostalCode

【2次元コード】
PDF417、MicroPDF417、GS1 Composite、Codablock F、QR コード、マイクロQR コード、rM QR コード、Data Matrix、MaxiCode、Aztec Code、Chinese-sensible Code

【OCR】
Machine Readable Travel Documents、OCR-font A/B
最小分解能
1次元コード: 0.076 mm
2次元コード: 0.127 mm
PCS 値
0.2 以上
傾斜読み取り
ピッチ/ スキュー : ±65°
チルト : 360°
移動体読み取り
10 m/s (0.33mm EAN/UPC @107mm )
動作 温度/ 湿度
-5 ～ 50 ℃ / 5 ～ 90 %RH（非結露、非氷結）
保存 温度/ 湿度
-30 ～ 60 ℃ / 5 ～ 90 %RH（非結露、非氷結）
周辺照度
太陽光: 100,000 lx 以下
蛍光灯: 10,000 lx 以下
耐落下強度
1.8 m ( コンクリート床面) 5 面3 サイクル自由落下。 読み取りが可能なこと。
抗菌仕様
JIS Z 2801 相当
保護構造
IP42 相当
質量
約77g（ケーブルを除く）
外形寸法
165.3(D) × 62.2(W) × 31.4(H) mm
環境負荷
RoHS 指令
LED 安全規格
IEC 62471リスク免除グループ
EMI
VCCI クラス B / FCC Class B / EN 55032 Class B（住宅 、商業および軽工業環境）
  1. RoHS 対応について: メーカーの判断による対応品であり、EU における法的な効力を有するものではありません。

読み取り深度

1次元コード
Code 39
分解能：0.127 mm
近方：0 mm
遠方：166 mm
Code 39
分解能：0.254 mm
近方：0 mm
遠方：310 mm
JAN
分解能：0.33 mm
近方：0 mm
遠方：390 mm
Code 39
分解能：0.508 mm
近方：4 mm
遠方：548 mm
2次元コード
QRコード
分解能：0.127 mm
近方：0 mm
遠方：38 mm
Data Matrix
分解能：0.254 mm
近方：0 mm
遠方：118 mm
QRコード
分解能：0.381 mm
近方：0 mm
遠方：205 mm
  1. 読み取り深度は周辺温度25℃のTyp値です。
  2. 読み取りチャートは、PCS : 0.9の弊社指定チャートを使用。

オプション

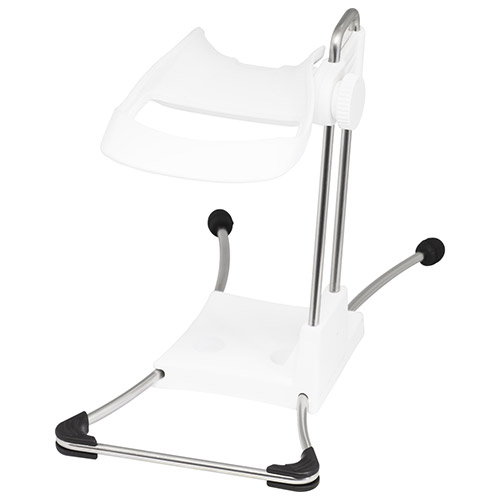

  • 型番： STD-22X

    ハンズフリースタンド

    台に置くとマグネットスイッチにより自動的にかざし読みができるオートトリガモードに移行します。
    製品型番STD-22X
    サイズ約 98.8(W)× 173.8(D)×130.5(H) mm
    メーカーオプトエレクトロニクス OPTICON
  • 型番： ST-2
    オプトエレクトロニクス製スキャナー専用オプションの壁掛け対応置台「ST-2」の製品イメージ

    壁掛け対応置台

    同社のスキャナーで共通して使用できます。
    製品型番ST-2
    カラーホワイト
    メーカーオプトエレクトロニクス OPTICON
  • 型番： USB Cable
    オプトエレクトロニクスのバーコードリーダー L-46Xシリーズ専用のオプションの交換用USBケーブルの製品イメージ

    USB交換ケーブル

    ケーブルタイプ、ケーブル長、カラーがそれぞれ2タイプあります。ケーブルのタイプは型番号で以下の様に判別が可能です。

    ケーブル仕様番号 : UF1-HSCG□□△5003-×-PAC
    【△】S : ストレート、C : カール
    【□□】20 : 2.0m、28 : 2.8m
    【×】A : ホワイト、5: ブラック
    製品型番白 : UF1-HSCG20S5003-A-PAC
    黒 : UF1-HSCG20S5003-5-PAC
    カラーホワイト / ブラック
    サイズケーブル長：2.0 m
    メーカーオプトエレクトロニクス OPTICON
  • 型番： RS-232C Cable
    オプトエレクトロニクスのバーコードリーダー L-46Xシリーズ専用のオプションの外部電源電源タイプの交換用RS-232Cケーブルの製品イメージ

    RS-232C交換ケーブル（外部電源）

    外部ACアダプタ電源仕様です。ACアダプタ「UF1-WB10E05R」が別途必要となります。
    ケーブルタイプ、ケーブル長、カラーがそれぞれ2タイプあります。ケーブルのタイプは型番号で以下の様に判別が可能です。

    ケーブル仕様番号 : UF1-HSCG□□△5002-×-PAC
    【△】S : ストレート、C : カール
    【□□】20 : 2.0m、28 : 2.8m
    【×】A : ホワイト、5: ブラック
    製品型番白 : UF1-HSCG20S5002-A-PAC
    黒 : UF1-HSCG20S5002-5-PAC
    カラーホワイト / ブラック
    サイズケーブル長：2.0 m
    メーカーオプトエレクトロニクス OPTICON
  • 型番： Powered RS-232C Cable
    オプトエレクトロニクスのバーコードリーダー L-46Xシリーズ専用のオプションのホスト電源タイプの交換用RS-232Cケーブルの製品イメージ

    RS-232C交換ケーブル（ホスト電源）

    RS-232C 9pin 電源仕様です。ホストが 9pin 電源仕様に対応している必要があります。
    ケーブルタイプ、ケーブル長、カラーがそれぞれ2タイプあります。ケーブルのタイプは型番号で以下の様に判別が可能です。

    ケーブル仕様番号 : UF1-HSCG□□△5012-×-PAC
    【△】S : ストレート、C : カール
    【□□】20 : 2.0m、28 : 2.8m
    【×】A : ホワイト、5: ブラック
    製品型番白 : UF1-HSCG20S5012-A-PAC
    黒 : UF1-HSCG20S5012-5-PAC
    カラーホワイト / ブラック
    サイズケーブル長：2.0 m
    メーカーオプトエレクトロニクス OPTICON
  • 型番： UF1-WB10E05R

    AC アダプター

    RS-232C用の電源アダプターです。外部ACアダプタ電源仕様のRS-232Cケーブルと一緒に使用します。
    各国プラグが付属します。
    ※各国プラグは変更になる可能性があります。
    製品型番UF1-WB10E05R
    カラーブラック
    メーカーオプトエレクトロニクス OPTICON
