F820エフケイシステム QR対応 組込み式 薄型バーコードリーダー F820 | FKsystem
製品の主な機能
たった22.5mmの厚みの薄型設計。小型の筐体用に最適
QR決済やアプリのバーコード・QR読み込みに最適な、組込み式のスキャナー。厚さ22.5mm薄型設計なので、スペースに限りがある小さな筐体に組み込みたい場合に適しています。
製品詳細情報
- 奥行22.5mmの薄型設計
- 全方位からスピーディーにスキャン
- 液晶読み取り対応
- 物体検知機能搭載
- LEDが点灯するのでわかりやすい
- 医療規格バーコードGS1 Databar 読取対応
製品概要
F820はQR決済やアプリのバーコード・QR読み込みに最適な、組込み式のバーコードリーダーです。スマートフォンなどの液晶画面の読み取りに対応しています。もちろん紙面のバーコードもスキャン出来るので、会員カードなどの運用でもお使いいただけます。
こちらのF820は厚さ22.5mm薄型設計を特徴としています。小さな筐体に組み込む際など、省スペースを求められるケースに最適です。
連続読み取り・センサー検知読み取りモードにより、かざすだけでスキャニングが可能です。ハンズフリーで読み取りを行えます。コードは全方位360度からスキャンが可能です。
QRコードの2バイト文字に対応し、ひらがな、カタカナ、漢字など日本語のデータも読み取ることが可能です。
GSモデルは動体読取り機能を搭載。対応レンジ内なら、工場ライン上の製品のコードなど、500mm/秒までの速度で動いているコードを素早く読み取ります。
自社製品ならではのサポート体制で、専門スタッフが接続設定や運用のご相談までしっかり対応します。
関連製品
エフケイシステム QR対応 組込み式 バーコードリーダー F830 | FKsystem
| メーカー | エフケイシステム FKsystem | |
|---|---|---|
詳細仕様
| 標準モデル | ||
|---|---|---|
| 製品型番 | F820-U | F820-R |
| インターフェース | USB-HID/COM接続（コネクタ形状：USB Aタイプ） | RS-232C接続 （コネクタ形状：D-Sub9Pin メス） |
| JANコード | 4580298765028 | 4580298765035 |
| 電源供給 | 接続先より供給 (USBバスパワー) | ACアダプター（SAPA05010JP：別売） |
| ケーブル長 | 約1.8m （ストレート形状） | 約1.5m（ストレート形状） |
| 動体読取 | 不可 | |
| 読取深度 | 30-100mm（EAN13_13mil）/ 5-50mm（QR_15mil） | |
| 読み取り視野範囲 | ENA13_20mil 距離150mmまで：W70×H60mm QR_23.6mil 距離160mmまで：W120×H100mm | |
| イメージセンサー解像度 | CMOS 640×480 pixel | |
| GSモデル | ||
|---|---|---|
| 製品型番 | F820GS-U | F820GS-R |
| インターフェース | USB-HID/COM接続（コネクタ形状：USB Aタイプ） | RS-232C接続 （コネクタ形状：D-Sub9Pin メス） |
| JANコード | 4580298765004 | 4580298765011 |
| 電源供給 | 接続先より供給 (USBバスパワー) | ACアダプター（SAPA05010JP：別売） |
| ケーブル長 | 約1.8m （ストレート形状） | 約1.5m（ストレート形状） |
| 動体読取 | 500mm/sec（ENA13_20mil：0330mm） | |
| 読取深度 | 0-80mm（Code39_5mil）/ 0-80mm（QR_15mil） | |
| 読み取り視野範囲 | ENA13_20mil 距離90mmまで：W100×H100mm QR_23.6mil 距離120mmまで：W120×H120mm | |
| イメージセンサー解像度 | CMOS 720×480 pixel | |
| 共通仕様 | ||
|---|---|---|
| 最小分解能 | 1次元コード（Code39）：0.127mm（5mil） 2次元コード（QR Code）：0.165mm（6.5mil） | |
| PCS値 | 20％以上 | |
| 耐外乱光 | 最大100, 000Lux. | |
| 読取り角度 | Roll：360°, Pitch：±30°, Yaw：±40° | |
| 対応コード | 【1次元コード】Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5 【2次元コード】PDF417, Data Matrix, QR, Micro QR | |
| 2バイト文字 | USB-HIDにて対応 | |
| 入力電源 | DC5V±5％ | |
| 消費電力 | 作動時：220mA / スタンバイ時：40mA | |
| 動作温度 | -10°C～55°C | |
| 保管温度 | -25°C～70°C | |
| 動作湿度 | 0%～95% (結露しないこと) | |
| 外形寸法 | 66（W）×65.2（H）×22.5（D）mm | |
| 重量 | 約41.5g（ケーブルを除く） | |
| インジケータ | ビープ音 | |
| 筐体素材 | ABSプラスチック | |
RS-232C コネクタピン配置
| ピン番号 | 記号 / 説明 / 信号の方向 | |
|---|---|---|
| 1 | - / - / - | |
| 2 | TxD / データ送信 / 出力 | |
| 3 | RxD / データ送信 / 入力 | |
| 4 | - / - / - | |
| 5 | GND / 信号グランド / - | |
| 6 | - / - / - | |
| 7 | CTS / 送信可 / 入力 | |
| 8 | RTS / 送信要求 / 出力 | |
| 9 | VCC / ＋5V電源 / 入力 | |
ダウンロード
| USB-COMドライバー | F830_USBCOM-driver.zip（ZIPファイル12.6MB） F820-U（USB接続）用。A-860U・F830と共通のドライバーです。Windows対応 | ダウンロード |
|---|---|---|
| 簡易設定マニュアル | F820-U_manual-s.pdf USB接続用 （GSモデル共通） | ダウンロード |
| 簡易設定マニュアル | F820-R_manual-s.pdf RS-232C接続用 （GSモデル共通） | ダウンロード |
オプション品

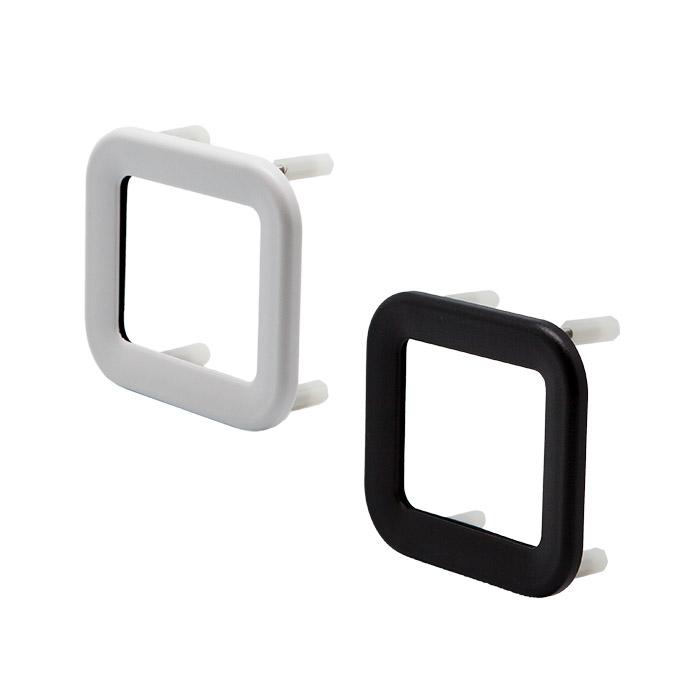

PMK-830
パネルマウントキット
製品型番：PMK-830(W)/PMK-830(B)
カラー：ホワイト/ブラック
JAN：4580298764991/4580298764762
カラー：ホワイト/ブラック
JAN：4580298764991/4580298764762
SAPA05010JP
RS-232C用 小型ACアダプター
JAN：4580298765233
出力：DC5V 2.0A
サイズ：約 幅37.5×厚み24.5×長さ45.5(mm)（ケーブル・プラグ部含まず）
プラグ：外形5.5mm/内径2.1mm/プラグ長10mm
極性：センタープラス
出力：DC5V 2.0A
サイズ：約 幅37.5×厚み24.5×長さ45.5(mm)（ケーブル・プラグ部含まず）
プラグ：外形5.5mm/内径2.1mm/プラグ長10mm
極性：センタープラス
