トップページ 取り扱い製品 サトー 感熱・熱転写ラベルプリンター スキャントロニクス CL4NX-J Plusシリーズ | SATO

CL4NX-J Plusサトー 感熱・熱転写ラベルプリンター スキャントロニクス CL4NX-J Plusシリーズ | SATO

製品の主な機能

  • USB
  • 有線LAN
  • NFC
  • 2インチ幅用紙対応
  • 4インチ幅用紙対応
  • 折り畳みラベル対応
  • メーカー5年保証

IoT保守サービス「SOS」対応で、お客さまの運用を止めない！

スキャントロニクスCL4NX-J Plusは、産業用ラベルプリンター向けIoT保守サービスSOS（SATO Online Services）を活用して、24時間365日お客さまのプリンターをクラウドシステムで見守り、安定稼動を実現します。

製品詳細情報

  • IoT保守サービス「SOS（SATO Online Services）」対応
  • 24時間365日プリンターの安定稼働を見守る
  • 印刷開始まで0.93秒
  • 8.5秒/10枚の高速印刷
  • 3.5インチのカラー液晶で簡単操作
  • セルフメンテナンスしやすい
  • オートカッター・ハクリ機能搭載
  • 安心のメーカー５年保証

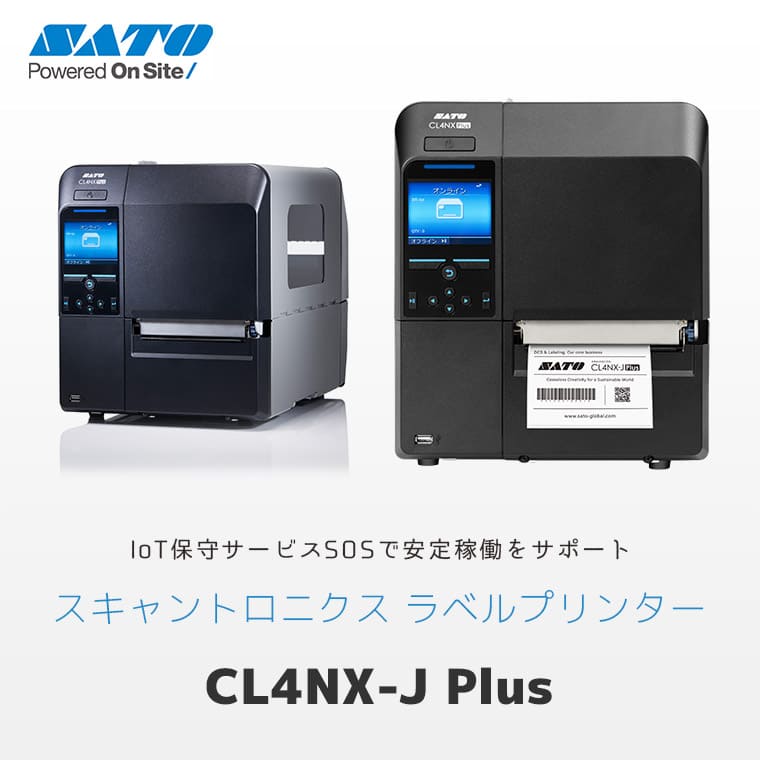

製品概要

<strong>SATOの「CL4NX-J Plus」は、現場の安定稼働を支える高機能ラベルプリンターです。</strong>感熱・熱転写の両方式に対応し、4インチ幅のラベルまで印刷可能。大型カラーLCDや高精度印字、高速処理により、作業の効率化と品質向上を同時に実現します。

さらに、IoT保守サービス「SOS」に対応しており、クラウドによる常時監視とサポート体制も万全。メンテナンス性や省スペース設計も優れており、現場でのスムーズな運用を強力に支えます。

プリンター内部でスタンドアロン発行プログラムを実行し、PCレスでラベルを発行する機能「AEP」も搭載。パソコンを介すことなく、周辺機器の操作やデータを基に、業務オペレーションに合わせたラベル発行運用を実現します。（※）

  1. ラベル発行ソリューションの実現には開発が必要となります。

主な特徴

産業用ラベルプリンター向けIoT保守サービス「SOS」標準対応

SOS（SATO Online Services）とは、IoTを活用してプリンタの稼働状況を見守り、予防保守により機器の故障などのトラブルを未然に防ぐことにより、現場の安定稼働を実現するリモート保守サービスです。CL4NX-J Plusシリーズには、このSOSサービス機能が標準で搭載されています。

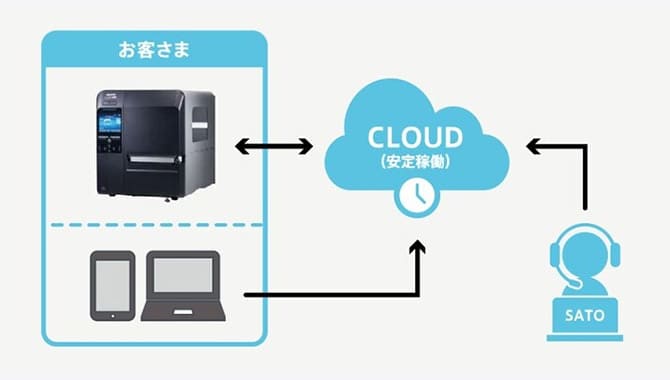

予防保守で安定稼動

24時間365日お客さまのプリンターの状態をクラウド上で確認し、稼働状況からタイムリーな予防点検を実施します。このクラウドシステムの予防保守により、いつも安心してご使用いただけます。

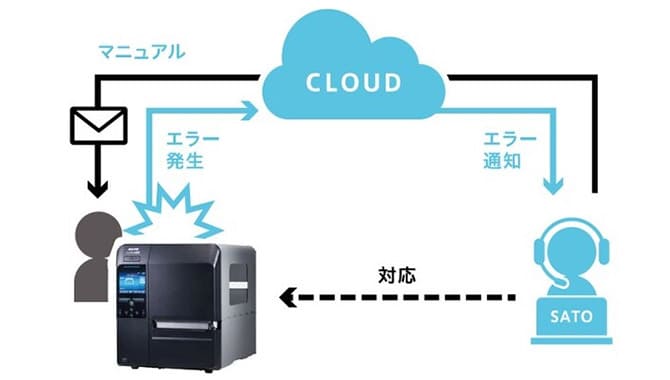

エラー発生時、解決方法をすぐにお届け

プリンターエラーを検知して、エラーの種類に応じた解決マニュアルを設定メールアドレスにすぐにお届けします。現場復旧に向けたスピード解決を実現します。

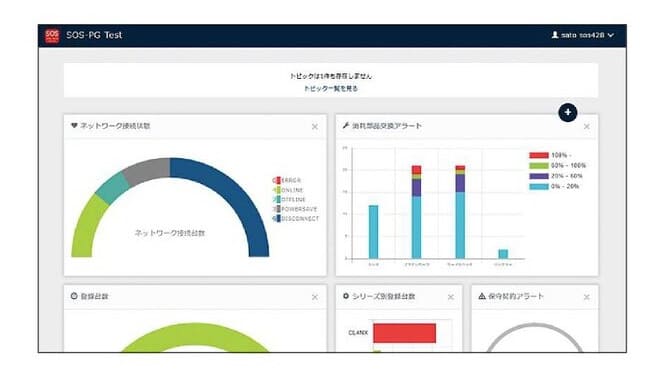

利用中のプリンターを管理

複数拠点でご利用の場合も、クラウドで管理。ダッシュボード機能で登録したすべてのプリンター稼働状況を見える化します。複数個所の設置でも一元管理が可能です。

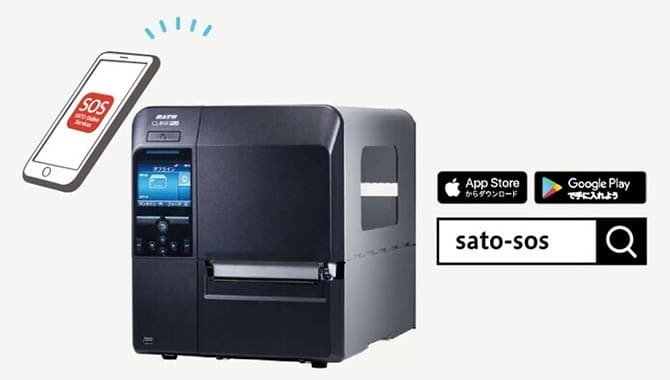

SOS Smart Appでカンタン修理依頼

万が一の故障の際、スマートフォンのアプリで簡単に修理依頼ができ、修理状況も確認できます。

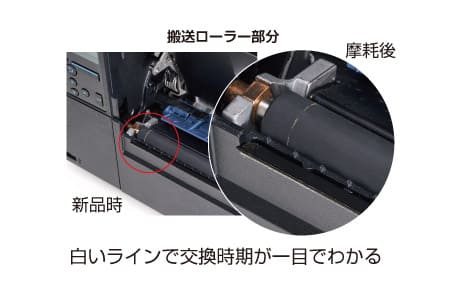

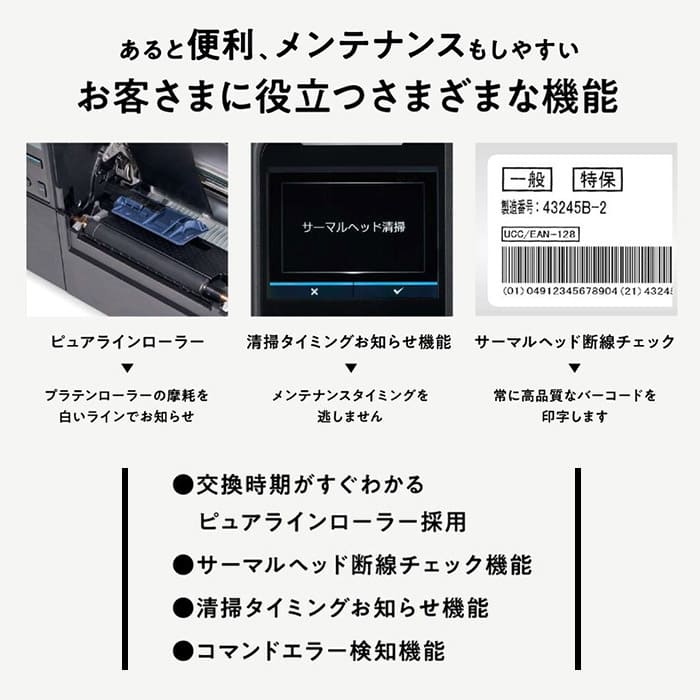

新機構のピュアラインローラー

搬送ローラーが摩耗すると白いラインが薄れて、交換時期を事前に一目でわかります。

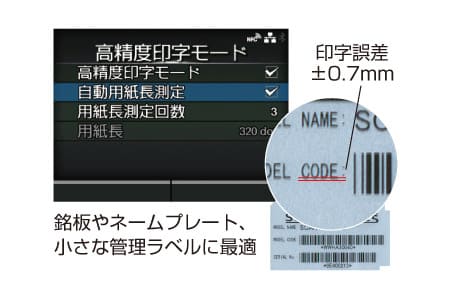

新機能の高精度印字モード

印字精度を向上する、新たなモードを搭載。ラベルピッチを測定（自動）して、極限まで印字精度を向上させます。
※ピッチ9mm～53mmのラベル使用時（印字速度6ipsまで）

印刷の待ち時間を短縮

印字までの時間0.93秒、10枚の印字完了時間8.5秒と、高速処理・高速印刷を実現しています。1枚でも100枚でも素早く印刷し、効率用作業が可能です。

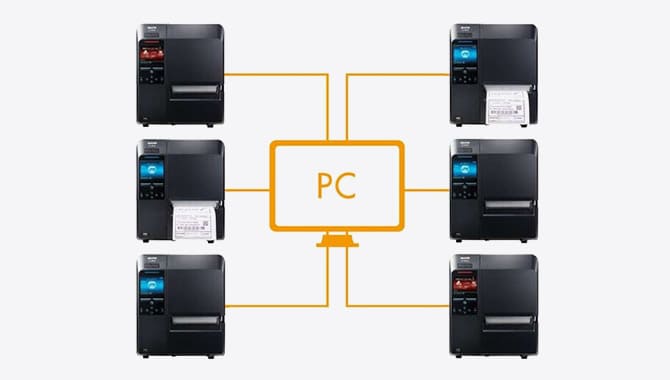

プリンタ一括設定や複製機能

プリンタードライバーの「サイレントインストール」機能により、複数プリンターへのインストール・設定作業が短時間で可能に。USBメモリで設定情報のバックアップ・複製もでき、追加導入も効率的に行えます。

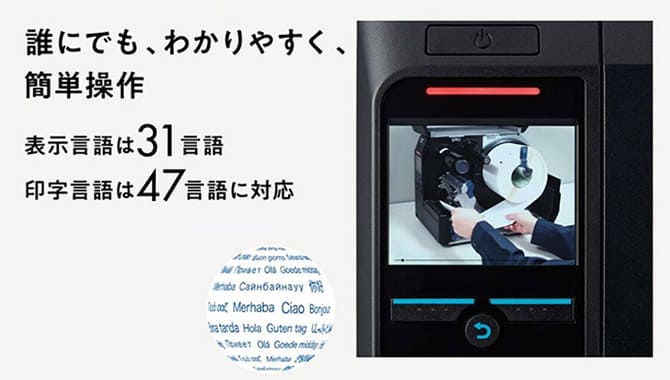

3.5インチのカラー大型LCD

見やすいカラーの操作ディスプレイを搭載し、大きな文字とアイコンで操作が簡単です。ラベル・インクリボンのセット方法や消耗パーツの交換方法など、動画で確認ができ、現場でのメンテナンスを強力サポートします。エラー時はLEDが赤く光り、暗いところでも一目でわかります。

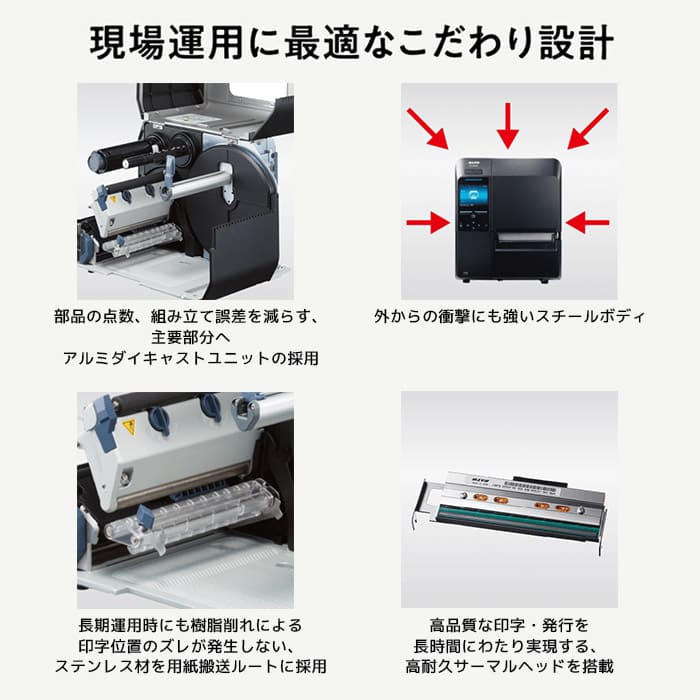

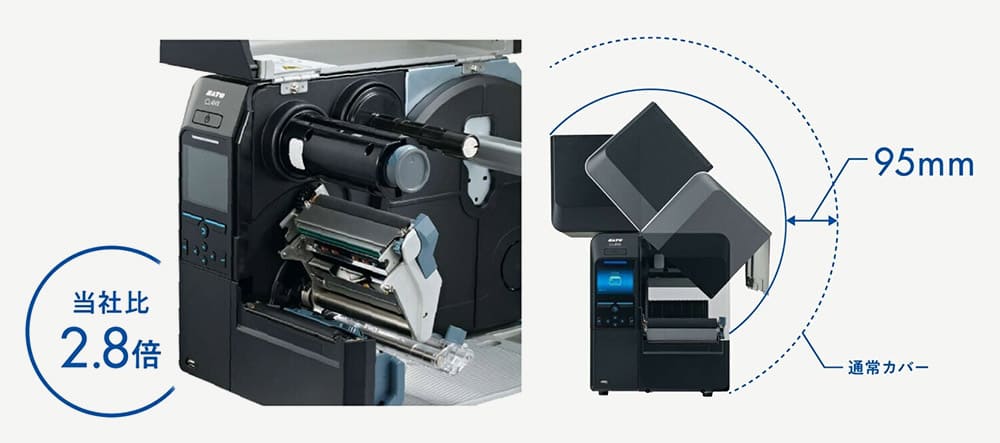

限られたスペースでも大きく開く印字ユニット

コンパクトな折りたたみ式のサイドカバーで、限られたスペース内でもメンテナンスが簡単です。内部の印字ユニットは大きく開くので、用紙やインクの交換や掃除が簡単。サーマルヘッドや搬送ローラなどの部品交換はお客様自身でもできるので、運用停止を防いで安定稼働を実現します。

安心のメーカー5年保証

メーカーにより5年の保証期間と、充実した保守サポートネットワークを提供します。
※5年保証（無償）には、消耗部品（サーマルヘッド、プラテンローラ、カッタ、プレッシャローラ）は含まれておりません。

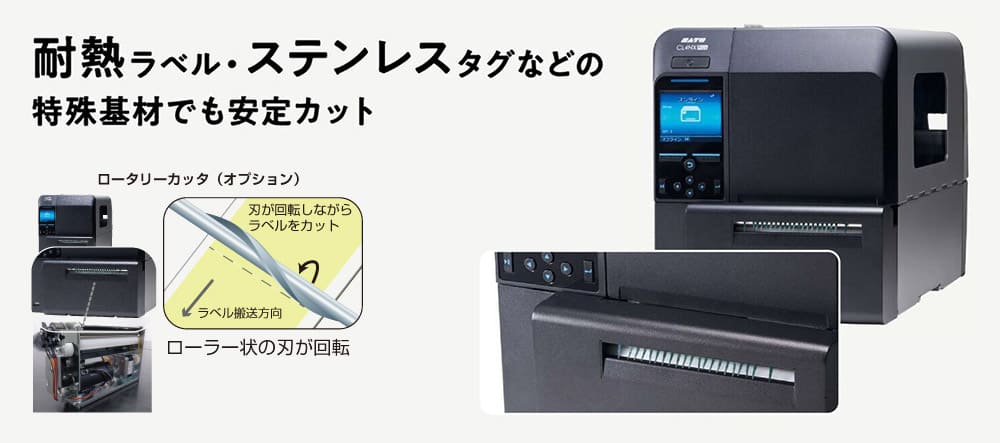

【オプション】ロータリーカッター

耐熱ラベル・ステンレスタグなどの特殊ラベルに対応する、ロータリーカッターオプションのご用意があります。
従来の押し切り方のカッターとは違い、円形の刃が回転しながらラベルをカットします。高い圧力をかけられるため、安定したカットが可能です。

活用例・導入事例

たとえばこんな使い方

自動車工程管理向けラベルソリューション
輸出輸入の表示ラベル発行
製造現場にてPCレスでトレーサビリティラベル発行
  1. 上記のシステム（ソフトウェア）の機能を追加するには別途開発が必要となります。
メーカーサトー SATO

詳細仕様

スキャントロニクス CL4NX-J Plus
印字方式
感熱 / 熱転写方式 兼用
仕様
標準 / カッタ / ハクリ / ノンセパ
CL4NX-J 08 Plus
ヘッド密度
8dot / mm(203dpi)
印字速度
最大 約355mm/秒　(最大14inch/秒)
印字有効エリア
幅104mm × 長さ2500mm
用紙長さ（※1）
【連続】
6～2497mm
【ティアオフ】
17～2497mm
【カッター】
17～2497mm
【ハクリ】
10～397mm（10～27mmは熱転写運用のみ）
【ノンセパ】
長さ 30～120mm
幅 60～118mm
CL4NX-J 12 Plus
ヘッド密度
12dot / mm(305dpi)
印字速度
最大 約355mm/秒　(最大14inch/秒)
印字有効エリア
幅104mm × 長さ1500mm
用紙長さ（※1）
【連続】
6～1497mm
【ティアオフ】
17～1497mm
【カッター】
17～1497mm
【ハクリ】
10～397mm（10～27mmは熱転写運用のみ）
【ノンセパ】
長さ 30～120mm
幅 60～118mm
CL4NX-J 24 Plus
ヘッド密度
24dot / mm(609dpi)
印字速度
最大 約152mm/秒　(最大6inch/秒)
印字有効エリア
幅104mm × 長さ400mm
用紙長さ（※1）
【連続】
6～397mm
【ティアオフ】
17～397mm
【カッター】
17～397mm
【ハクリ】
10～397mm（10～27mmは熱転写運用のみ）
【ノンセパ】
長さ 30～120mm
幅 60～118mm
共通仕様
用紙幅（共通）（※1）
22～128mm（台紙含み25～131mm）
ラベル（ロール）
最大外径：φ265mm（φ10インチ）
ラベル（その他仕様）
巻き方向：表 / 裏巻き兼用、用紙厚さ：80～268μm、紙管内径76mm / 101mm、ファンフォールドラベル（折りラベル）の対応
インクリボン幅
39.5、45、59、76、84、92、102、111、128mm
インクリボン（その他仕様）
巻き方向：表 / 裏巻き兼用、紙管レス、最大600m
本体メモリ
最大679MB
受信バッファ
バッファニアフル2.0MB、バッファフル2.95MB、1.0MB
標準搭載フォント
ビットマップフォント：英数字・記号・カナ：X20(5×9)、X21(17×17)、X22(24×24)、X23(48×48)、X24(48×48) / OCR(英数字・記号)：OCR-A(15×22)、OCR-B(20×24)、漢字：(16×16、22×22、24×24、32×32、40×40[dot]) / 標準：JISX0208-1990 JIS 第1～第2水準 明朝 / ゴシック切替、拡張：JISX0213-2004 JIS 第1～第4水準 ゴシック / スケーラブルフォント：15 Scalable SATOFonts, Multi-National Language Support(47Languages / Unicode), Single and Double Byte Fonts(Korean, Chinese, Japanese)
バーコード
UPC-A,UPC-E,JAN / EAN,CODE39,CODE93,CODE128,GS1-128(UCC / EAN128),CODABAR(NW-7),ITF,インダストリアル2of5,NECマトリックス2of5,MSI,カスタマバーコード,POSTNET,UPCアドオンコード,BOOKLAND ,USPSコード,GS1 DataBar Omnidirectional,GS1 DataBar Truncated,GS1 DataBar Stacked,GS1 DataBar Stacked Omnidirectional,GS1 DataBar Limited,GS1 DataBar Expanded,GS1 DataBar Expanded Stacked
2次元コード
QR コード（マイクロQR含む）,セキュリティQR,PDF417（マイクロPDF含む）,MAXIコード,GS1データマトリックス,データマトリックス（ECC200）,Aztecコード
合成シンボル
GS1 DataBar Composite、GS1 DataBar Truncated Composite、GS1 DataBar Stacked Composite、 GS1 DataBar Stacked Omnidirectional Composite、GS1 DataBar Limited Composite、GS1 DataBar Expanded Composite、GS1 DataBar Expanded Stacked Composite
注：GS1 DataBarはRSSのことです。
搭載機能
ガイダンス動画表示機能、LCD 30言語表示、清掃お知らせ機能、ヘッドチェック機能、カレンダ（オプション）、SNMPv3、パスワードロック、ロゴ・フォントダウンロード機能、LCD消灯機能、スタンバイ機能、ステータス返信機能 他
使用環境条件
ラベル（ハクリ以外）：0～40℃ / 30～80％RH 、ラベル（ハクリ）：5～35℃ / 30～80％RH 、
ノンセパ：5～35℃ / 30～75％RH（ただし、結露無きこと。サプライ製品は除く）
保存環境
-20～60℃ / 30～90％RH（ただし、結露無きこと）
※サプライ製品は除く
電源規格
入力電圧：AC100V～240V±10％（フルレンジ） 周波数：50 / 60Hz
その他規格
環境規格：国際エネルギースタープログラムVer2.0、RoHS規制対応、ノイズ規格：VCCI B
消費電力
ピーク時（※2）：190VA / 180W（30％印字）
待機時：27VA / 22W
寸法 / 重量
幅271mm×奥行き457mm×高さ321mm（突起物含まず）
約15.1kg（用紙・リボン・オプション含まず）

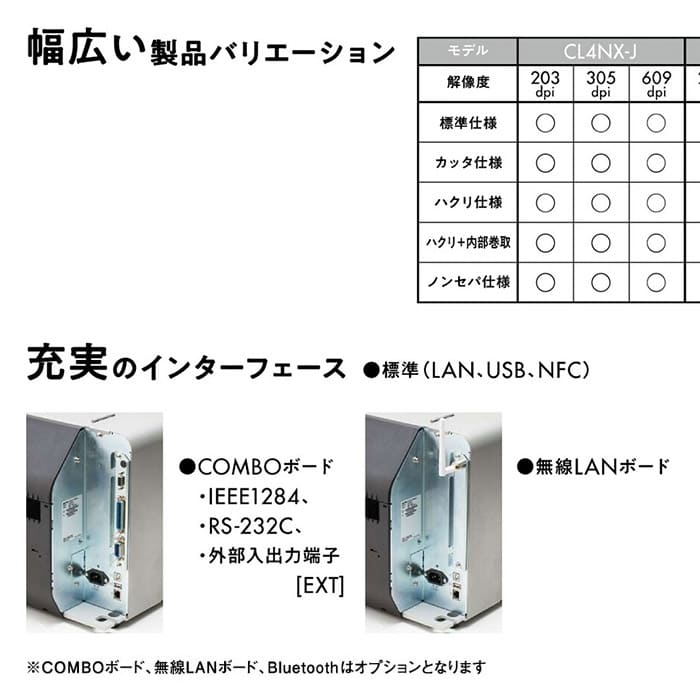

標準インターフェース
【通信用】
LAN 10BASE-T / 100BASE-TX (IPv4 / IPv6、SNMP v1～v3 MIB-II、FTP、NTP、LPR、DHCP、Http / Https)、USB2.0 Highspeed Type B、NFC
【設定用】
USB2.0 Highspeed Type A ※2ポート
オプション
【インターフェース】
COMBOボード：RS-232C 2400～115200
無線LANボード：802.11a / b / g / n Dual Band WLAN（2.4GHz, 5GHz） Wifi Direct, WPS対応
Bluetooth：Bluetooth Ver.3.0 + EDR Class 2
【オプションユニット】
動作ユニット：カッタユニット、簡易ハクリユニット、ハクリ台紙内部巻取キット、ノンセパユニット
その他オプション：外部ラベル供給装置、外部ラベル巻取装置、簡易ラベルスタッカ、RTC（カレンダ）キット、発行ボタン、RFID UHFキット（ISO / IEC18000-6 TypeC Gen2）、RFID HFキット（ISO / IEC15693, ISO / IEC14443 TypeA, FeliCa Lite-S）
ドライバ
対応するWindows OSのバージョン確認と、最新のプリンタードライバのダウンロードはメーカー公式サイトで可能です。
対応ソフトウェア
ラベル発行ソフトウェア：Multi LABELIST V5、Multi LABELIST V6
  1. 1. 数値は台紙部分を含みません。ラベルをご利用の場合、各々の数値に3mmを加算してください（ノンセパを除く）。
  2. 2. 濃度最大設定、30％印字、オプション未使用時。
  3. 取扱説明書と安全上のご注意はメーカー公式サイトにてご確認下さい。

オプション品

UW480

外部供給装置
最大巻き長さ300m（3インチ紙管）

RWG500

外部巻取機
最大長さ300mのラベル（3インチ紙管、または直巻き）に対応。

STM400

簡易スタッカ
印字発行・カットしたラベルをスタックします。

【スタック可能サイズ】
長さ 63～153mm
幅 53～128mm
【収納枚数】
約140枚（紙厚0.16mmの場合）
NoImage

カッタ仕様

カッタユニット取付時は、毎回カットや指定枚数ごとのカットなどの設定が可能になります。自動でカットするため、ラベル仕分け時にも便利です。
NoImage

ロータリーカッタ仕様

ロータリーカッタユニットを取り付けることで、ロータリーカッタを搭載したカッタ仕様に。特殊ラベルの一部もカット可能です。
※CL4NX-J08 Plusのみ、印字速度2ips指定
NoImage

ノンセパ仕様

ノンセパユニットを取り付けることで、台紙が無いノンセパラベルに対応。通常の台紙付きラベルよりも40％長くラベルを巻くことができ、台紙の処分も不要なので作業時間を短縮することが可能です。
NoImage

簡易ハクリ仕様/ハクリ台紙内部巻取

ハクリユニット取付時は、ラベルを剥がした状態で出力します。1枚ずつ貼る運用に適しており、貼り間違いを防止します。ラベルが台紙から剥がれているため、自動貼付装置との連動も可能です。剥離仕様ではラベル剥離後の台紙を外部排出、内部巻き取りのいずれかで処理することができます。
NoImage

バーコードチェッカー

印字したラベルの1次元バーコード、2次元コードの読取りチェックや照合が可能です。チェッカースタンドと読み取りスキャナーで導入可能。『読み取りモード』『照合モード』機能搭載、一次元・二次元コード対応。
※メーカー指定スキャナーによる対応となります。本機能でのバーコード読み取り及び品質保証は行っておりません。
※印字レイアウトによって対応できない場合があります。導入前のテストをお願いします。
NoImage

RTC（カレンダ）キット

プリンター内部にカレンダ機能を搭載することが可能で、リアルタイムの日付・時間表示が可能です。
NoImage

発行ボタン

ボタンを押したタイミングで、1枚ずつラベルを発行できるようになります。貼り間違いの防止に役立ちます。
NoImage

RFID UHFキット

ISO / IEC18000-6 TypeC Gen2
UHF帯のRFIDタグ・ラベルの読み込み・書き込みができます。
※製品購入後に取り付けることはできません。
NoImage

RFID HFキット

ISO / IEC15693, ISO/IEC14443 TypeA, FeliCa Lite-S
HF帯のRFIDタグ・ラベルの読み込み・書き込みができます。
※製品購入後に取り付けることはできません。
