BD-8140BT QR対応 堅牢ワイヤレスバーコードリーダー | FKsystem エフケイシステム

製品の主な機能

  • USB
  • Bluetooth
  • QR対応
  • GS1対応
  • ダイレクトパーツマーキング
  • バイブレーション機能
  • 液晶読み取り対応
  • メモリ（データ蓄積）搭載
  • メーカー1年保証
  • 案件対応
工業用途に対応する、DPM対応の堅牢ワイヤレススキャナー

部品などに直接刻印されたDPMコードに対応し、3色照明とクロス照準、Qi方式の充電クレードルを備えた産業用無線スキャナー。用途に応じてリチウムイオンとスーパーキャパシタから電源仕様を選べます。

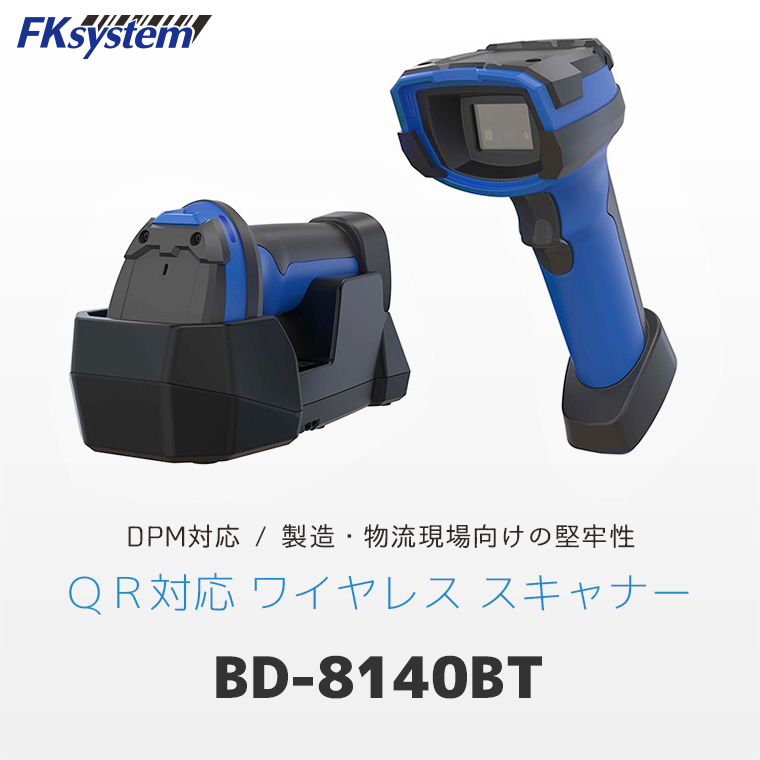

DPM対応ワイヤレスバーコードリーダー BD-8140BTと充電クレードル
  • DPMコードの読み取りに対応
  • 白・赤・青の3色照明を搭載
  • 狙いやすいクロス照準
  • 2種類の電源仕様から選択可能
  • Qi方式のワイヤレス充電
  • Bluetooth 5.0対応
  • IP54・1.8m落下耐性
  • -20～50℃の環境で動作
  • LED、ブザー、振動による読取通知

製品概要

BD-8140BTは、一般的なバーコードや2次元コードに加え、部品へ直接刻印されたDPMコードを読み取れるワイヤレススキャナーです。白・赤・青の3色照明とレーザークロス照準により、対象コードを狙った読み取りをサポートします。

電源は、長時間駆動に適したリチウムイオンバッテリーと、短時間充電を繰り返す長期運用に適したスーパーキャパシタから選択可能。堅牢性と幅広い動作温度も備え、製造・物流から店舗、屋外での作業まで、多様な運用に対応します。

主な特徴

DPMコードの読み取りに対応

ラベルへ印刷されたコードだけでなく、部品などへ直接刻印されたDPMコードの読み取りに対応しています。製造工程における部品の識別や、個体・ロット単位のトレーサビリティに活用できます。

読み取りを最適化する3色の照明

白・赤・青の3色照明を搭載。読み取り対象の表面材質に合わせて最適な照明色へ自動で切り替わり、DPMコードの読み取り性能を高めます。異なる材質の部品を続けて読み取る場合に便利です。

対象を狙いやすいレーザークロス照準

クロス状のレーザー照準により、読み取り位置を確認しながらコードを狙うことができます。小さなコードや複数のコードが近接した場所でも、対象を見定めて操作しやすいスキャナーです。

高解像度・120fpsのイメージャー

1,280×800ピクセルのCMOSエリアセンサーを搭載し、読み取り速度は120fpsです。一般的な1次元・2次元コードからDPMコードまで、幅広いコードの読み取りに対応します。

運用に合わせて選べる2種類の電源

電源は、3,350mAhのリチウムイオンバッテリーと、1,300Fのスーパーキャパシタから選択できます。

長時間持ち歩く場合は約26時間駆動のリチウムイオン仕様、作業の合間に充電しながら繰り返し使う場合は約1.3時間で充電できるスーパーキャパシタ仕様が適しています。

連続使用に適したスーパーキャパシタ

スーパーキャパシタは急速充電に対応し、充放電サイクル寿命が長い電源です。膨張や経年劣化が起こりにくく、作業の合間に短時間充電を繰り返す工場・倉庫などの運用に適しています。

1回の充電による駆動時間は約4時間のため、クレードルへ定期的に戻せる運用に向いています。

約26時間使えるリチウムイオン仕様

リチウムイオン仕様は、満充電状態から約26時間の駆動が可能です。店舗や移動棚卸、外勤業務など、充電場所を離れて長時間使用する用途に適しています。最大充電時間は約6時間です。

置くだけで充電できる専用クレードル

専用クレードルによるQi方式のワイヤレス充電に対応しています。ケーブルを本体へ接続する必要がなく、使用後にクレードルへ戻すことで充電できます。

想定される使用例

製品の活用シーン

Bluetoothでホスト機器へ直接接続するほか、専用クレードルをUSB接続して運用できます。電源仕様は、充電できる頻度や1回あたりの使用時間に合わせて選択します。

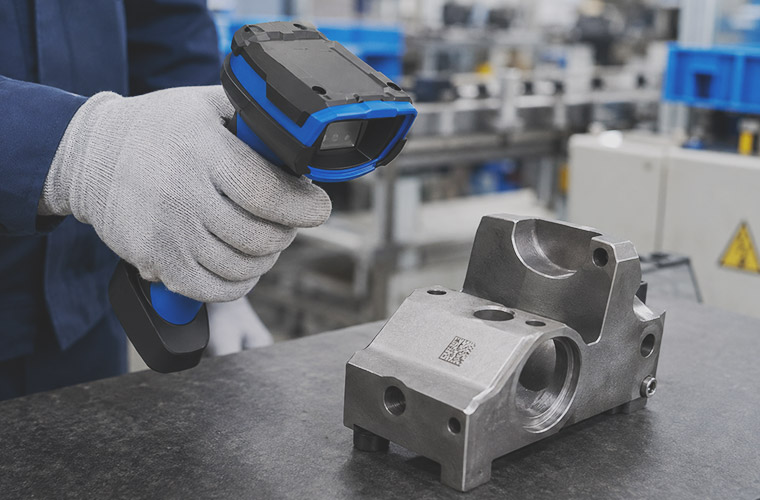

BD-8140BTで金属部品に刻印されたDPMコードを読み取る製造工程

製造工程での部品管理

部品へ直接刻印されたDPMコードを読み取り、製造番号やロット、工程履歴と紐づけます。部品単位の識別やトレーサビリティ管理に活用できます。

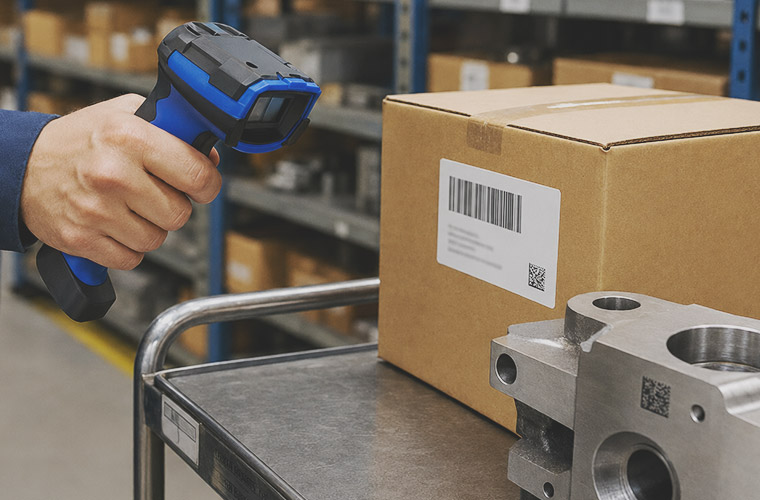

BD-8140BTで梱包箱のバーコードを読み取る金属部品の入出庫管理

金属・機械部品の入出庫管理

部品本体のDPMコードや梱包箱のバーコードを読み取り、入荷確認、棚入れ、ピッキング、出庫処理に利用します。

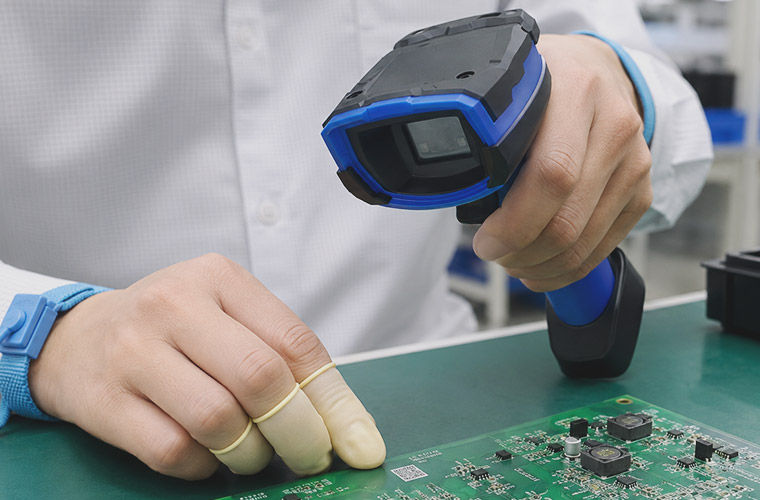

BD-8140BTで基板の2次元コードを読み取る工程管理

電子部品や基板の工程管理

電子部品や基板などに付された小型の2次元コードを読み取り、組立工程の確認や検査結果、製造履歴との紐づけに活用します。

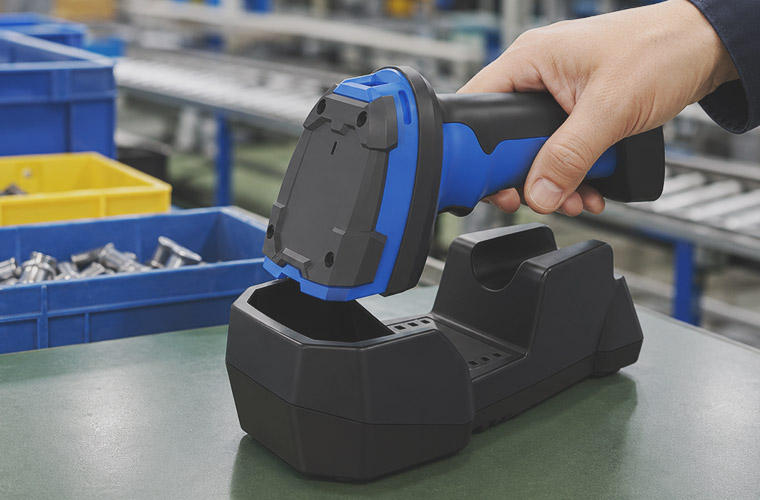

BD-8140BTをワイヤレス充電クレードルへ戻す作業

工場・物流センターでの繰り返し運用

作業の合間にクレードルへ戻せる現場では、短時間充電を繰り返す長期運用に適したスーパーキャパシタ仕様を選択できます。

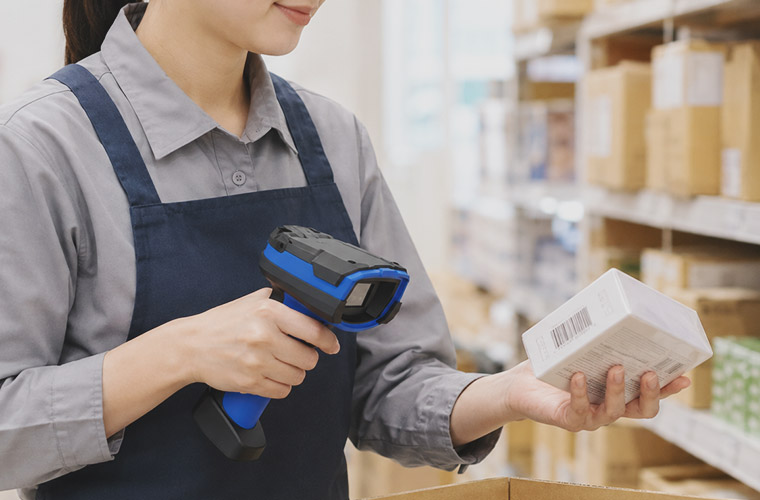

BD-8140BTで商品バーコードを読み取る店舗の在庫管理

店舗での商品・在庫管理

商品コードを読み取り、レジ業務や入荷検品、在庫照会、棚卸しに使用します。長時間持ち歩く場合はリチウムイオン仕様が適しています。

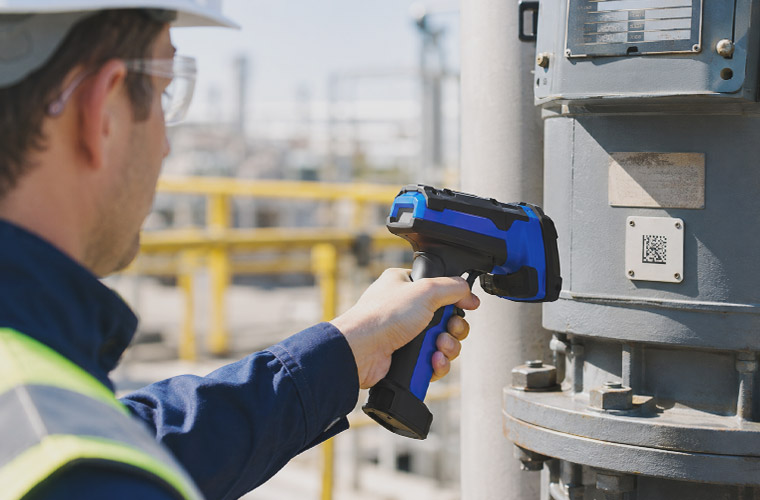

BD-8140BTで屋外設備の識別コードを読み取る点検作業

屋外での点検・資産管理

設備や機器に付された識別コードを読み取り、点検履歴や資産情報の確認に利用します。最大100,000luxの耐外乱光性能により、明るい場所での作業にも対応します。

  1. 上記のシステム（ソフトウェア）の機能を追加するには別途開発が必要となります。

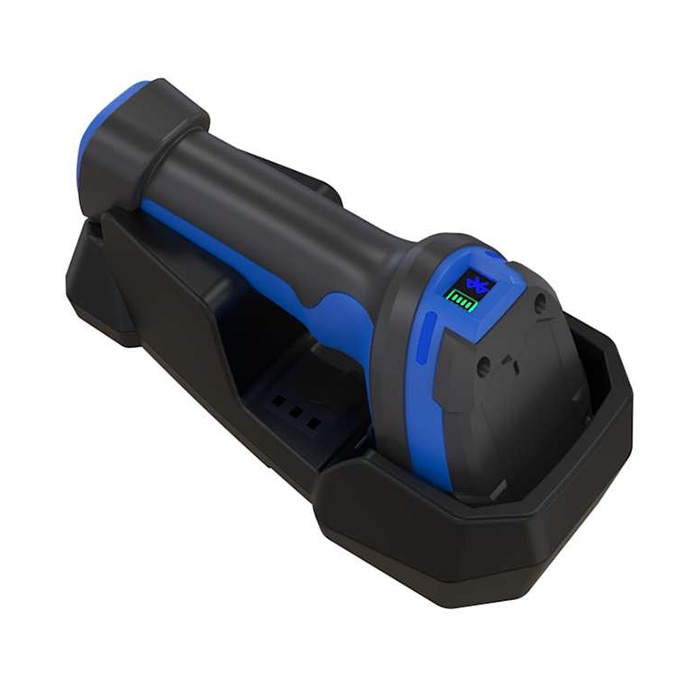

  • ワイヤレスDPMスキャナー BD-8140BTを充電クレードルに置いた状態
    ヘッド部にバッテリー残量とBluetooth接続のLED表示があります。

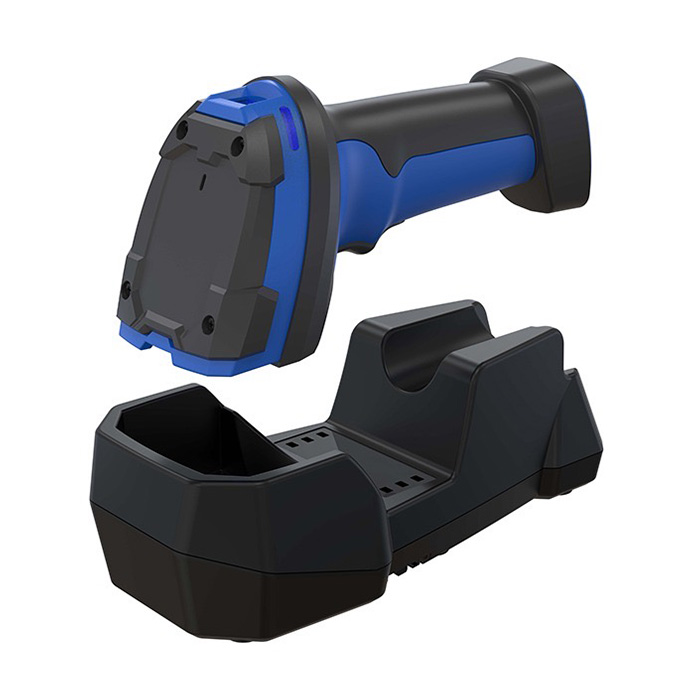

  • ワイヤレスDPMスキャナー BD-8140BT本体と充電クレードル
    Qi方式の専用クレードルは置くだけで充電ができます。
メーカーエフケイシステム FKsystem

詳細仕様

製品型番
BD-8140BT
光源
レーザー（照準用）、白・赤・青色LED（照明用）
読み取り方式
CMOSエリアセンサー
センサー解像度
1,280×800ピクセル
読み取り速度
120fps
視野角
水平39°、垂直26°
最小分解能
3mil（PCS 0.9時）
最小PCS値
20％
視覚通知
LED
非視覚通知
ブザー、バイブレーション
通信
本体：
Bluetooth 5.0、BLE、HID、SPP

クレードル：
USB-KB、USB仮想COMポート、HID-POS（Human Interface Device）
バッテリー
リチウムイオンバッテリー、スーパーキャパシタ から選択
充電方式
Qi方式ワイヤレス充電クレードル（非接触充電）
対応コード
1D：
UPC／EAN／JAN各種、Code 39、Code 39 Full ASCII、Code 32、Pharmacode、Code 128、CODABAR、Interleaved 2 of 5、Discrete 2 of 5、Matrix 2 of 5、MSI、Code 11、Code 93、GS1 DataBar Composite

2D：
PDF417、MicroPDF417、QR Code、Micro QR Code、DataMatrix、Aztec Code、MaxiCode
動作温度
-20～50℃
保管温度
-40～70℃
動作湿度
5～90％（結露なきこと）
保管湿度
5～90％（結露なきこと）
耐外乱光性能
太陽光 最大100,000lux
落下耐性
1.8mの高さからコンクリート面へ落下
保護等級
IP54
CPU
32-bit RISC
RTC
年・月・日・時・分・秒に対応
フラッシュメモリー
244KB
寸法（幅×高さ×奥行）
スキャナー：66.2×183.2×183.2mm
クレードル：90×69×198mm
重量
スキャナー：239g
クレードル：397g
認証・安全規格
FCC、TELEC、CE、NCC

リチウムイオンバッテリー仕様

容量
3,350mAh
動作時間
約26時間（満充電状態から5秒に1回スキャン）
最大充電時間
約6時間

スーパーキャパシタ仕様

容量
1,300F
動作時間
約4時間（満充電状態から5秒に1回スキャン）
最大充電時間
約1.3時間

読み取り深度

Code 39（3mil）
50～120mm
EAN-13（13mil）
60～250mm
QRコード（5mil）
60～100mm
QRコード（20mil）
30～210mm
DataMatrix（10mil）
30～150mm
PDF417（5mil）
40～130mm
